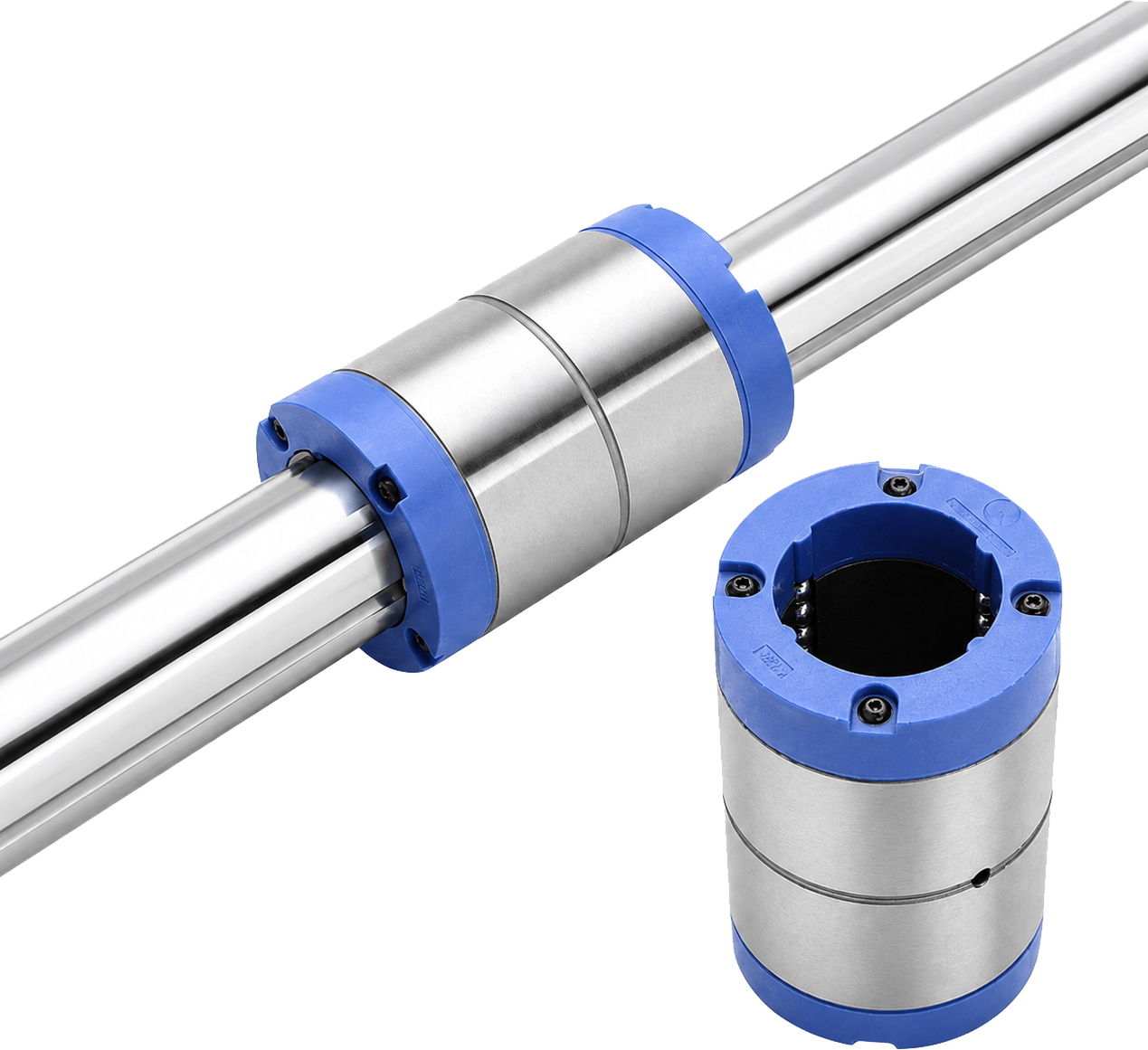

滾珠花鍵

滾珠花鍵（Ball Spline）是一種利用鋼珠在花鍵軸的精密溝槽與花鍵外筒之間進行滾動運動的傳動機械組件。其突破了傳統滑動花鍵摩擦阻力大、易磨損的缺點，能在實現高精度直線往復運動的同時，穩定傳遞高扭矩。因具備傳動靈敏度高、高剛性、長壽命及透過預壓可消除迴轉背隙等特性，已成為現代精密自動化設備、工業機器人與半導體製程設備中關鍵的導引與傳動零組件。

滾珠花鍵主要由花鍵軸、花鍵外筒、鋼珠、保持器以及鋼珠迴流組件所構成。花鍵軸表面加工有精密的圓弧轉向溝槽，鋼珠於外筒軌道與循環迴流孔道中進行無限循環滾動。藉由精密接觸角的幾何設計，外筒與軸之間不僅能維持滑順的滾動接觸，更能同時承受徑向負荷與迴轉方向的旋轉扭矩。

• 機器人與自動化產業：SCARA 工業機器人垂直旋轉軸（Z/θ 軸）、直角坐標機器人、自動裝配機、物料移載機構（Pick & Place）。
• 電子與半導體機械：半導體晶圓搬運機、IC 封裝測試設備、高速 SMT 貼片機吸嘴軸。
• 精密工具機：自動換刀機構（ATC）、磨床主軸導向機構、專用加工機。
• 醫療與檢測設備：光學檢測機台（AOI）、醫療精密移載裝置、材料試驗機等需要同時兼顧直線行程與旋轉定位之精密機械。

1. 高扭矩傳遞與滑順運行：滾珠與溝槽的精密接觸設計，可在高速平順直線運動的同時傳遞大扭矩，並展現高剛性與零背隙的定位表現。
2. 軸端客製化：除目錄上的標準規格外，亦可按客戶提供的圖面進行軸端與鍵槽加工，滿足多樣化的機構設計需求。
3. 全長可指定：花鍵軸長度指定單位為 1 mm，可彈性配合機台空間與行程長度進行對應。
4. 備有庫存品：備有標準規格庫存，訂購數量 20 組以內，均可對應 8 個工作日出貨，協助縮短交期。
5. 包裝全防護：外包裝採用堅硬厚實的專用防護紙盒，可承受重壓、重摔，確保精密零組件在運送過程中不受損傷。
