產品簡述

軸徑6~50mm ‧ 圓筒防塵型結構 ‧ 材質高級合金鋼(SCM440/SUJ2) ‧ 7種表面處理與軸端追加工服務

下載
詢價

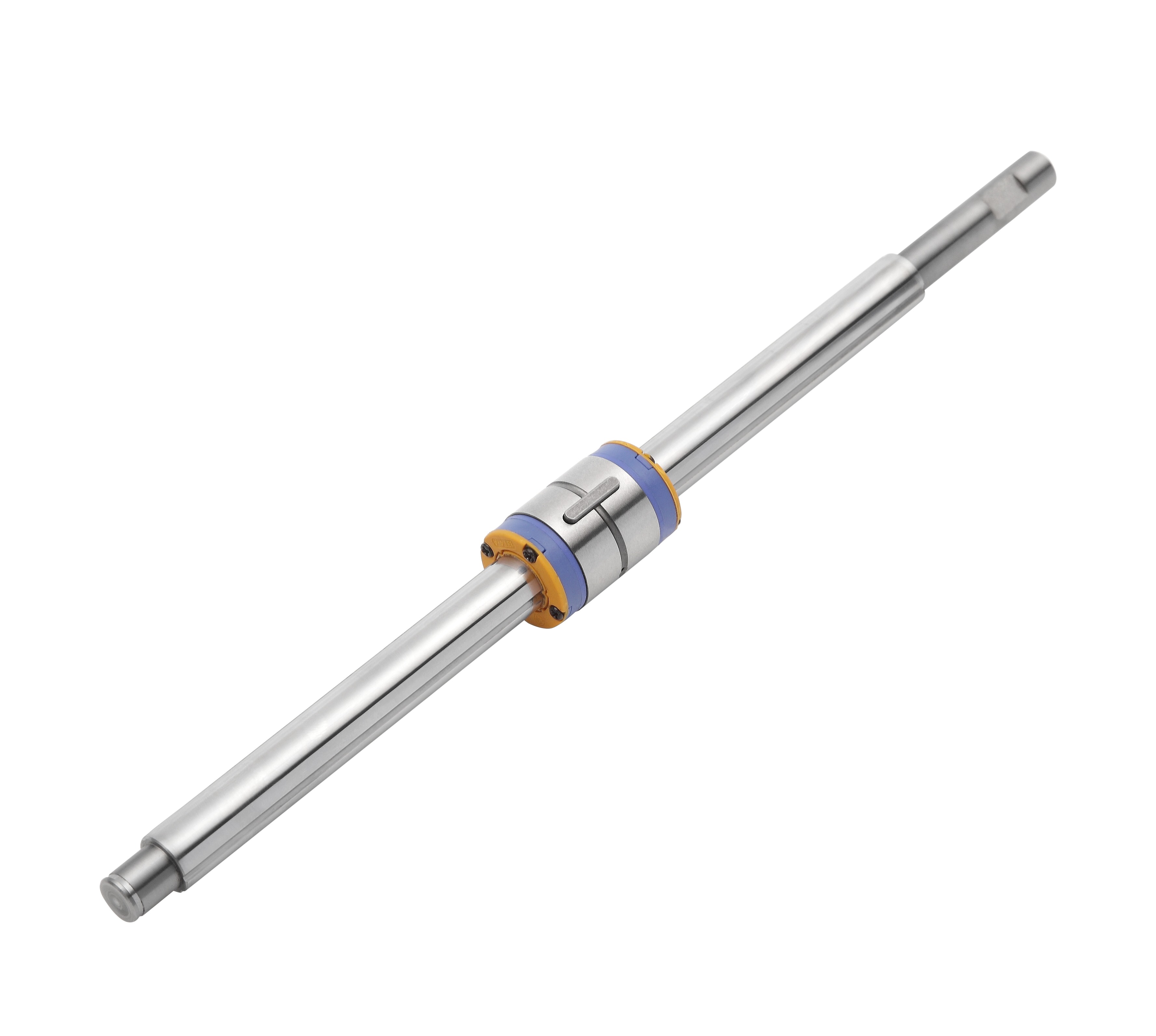

滾珠花鍵 滾珠花鍵-HLT
  • 產品規格
  • 產品特色
  • 為何選擇漢德威

公稱代號說明

欲訂購現配型滾珠花鍵組，請參考以下公稱代號範例進行標示：

型號範例：HLT 016 T4 N S 500 P0 - B2

  • HLT：花鍵外筒形式（圓筒防塵型）
  • 016：公稱軸徑 (mm)
  • T4：珠排數（T2: 二排 / T3: 三排 / T4: 四排）
  • N：花鍵軸精度（Q: 經濟型 / N: 普通級 / H: 高級 / P: 精密級 / SP: 超精密級 / UP: 超高精密級）
  • S：花鍵軸型式（S: 實心軸 / K: 標準空心軸 / N: 薄壁空心軸 / M: 非標空心軸）
  • 500：花鍵軸長度 (mm)
  • P0：預壓等級（P0: 有間隙 / P1: 無預壓 / P2: 輕預壓 / P3: 中預壓）
  • B2：單軸上之外筒數量（若為 1 個時省略；2 個外筒則標示 B2）

HLT系列 規格尺寸與機械特性表

公稱型號 軸徑 d (mm) 外徑 D (mm) 外筒 全長 L (mm) 動額定扭矩 Ct​ (N·m) 靜額定扭矩 C0t​ (N·m) 動額定負荷 C (kN) 靜額定負荷 C0​ (kN) 容許力矩 M01​ (N·m) 容許力矩 M02​ (N·m) 外筒 重量 (g) 軸重量 (kg/m)
HLT06T2 6 14 25 4.51 7.44 1.34 2.2 3.82 34.1 14 0.22
HLT06T3 6 14 25 6.31 10.43 1.74 3.3 6.11 54.5 15.5 0.2
HLT08T2 8 16 27 5.88 9.7 1.34 2.2 3.82 37.43 16 0.39
HLT08T3 8 16 27 8.23 13.58 1.74 3.3 6.11 59.88 20 0.36
HLT10T2 10 21 33 15.87 22.04 2.79 3.89 9.31 83.59 37 0.6
HLT10T3 10 21 33 22.22 30.86 3.63 5.83 14.8 133.7 45 0.56
HLT13T2 13 24 36 28.32 38.61 3.88 5.29 14.7 122.1 52 1.03
HLT13T4 13 24 36 49.56 54.05 5.1 7.93 25.72 213.68 60 1
HLT16T2 16 31 50 46.75 72.81 5.34 8.32 36.35 255.68 130 1.56
HLT16T4 16 31 50 81.81 127.42 7.04 12.88 63.62 447.44 149 1.5
HLT20T2 20 35 56 77.42 118.48 7.1 10.86 54.19 372.4 188 2.44
HLT20T4 20 35 56 135.48 207.34 9.2 14.1 86.7 595.8 210 2.4
HLT25T4 25 42 71 215.5 421.5 9.82 15.61 101.43 672.18 375 3.8
HLT30T4 30 47 80 296.55 616.71 11.37 19.4 153.66 914.05 395 5.49
HLT32T4* 32 50 90 364.65 788.15 13.42 24.75 188.91 1123.74 618 6.2
HLT40T4 40 64 100 1032.63 1725.29 29.12 39.52 358.58 2414.13 843 9.69
HLT50T4 50 80 125 1762.92 2982.63 40.04 55.03 505.48 4201.45 1758 15.19

註 1：帶有「*」號之型號為客製化特定商品，下單前請先諮詢漢德威業務人員 。

註 2：1 kN 102 kgf；1 N·m 0.102 kgf·m 。

註 3：本系列亦標準供應對應之 K型（厚）與 N型（薄）標準空心花鍵軸，便於配管、配線、排氣或追求極致輕量化之設備設計，歡迎洽詢 。

  • 圓筒防塵型設計：HLT系列屬於圓筒防塵型滾珠花鍵，外筒兩端配備高防護性的防塵密封件，能有效防止異物與切屑侵入內部鋼珠循環構造，確保高潔淨與高速運轉下的流暢度。
  • 哥德式溝槽與 40° 大接觸角：採用獨特的接觸點設計，具備 40° 的大接觸角度 。在徑向與扭矩方向皆擁有極大的負荷容量，能完美承載複合負荷，並有效抑制高速運行時的振動。
  • 旋轉方向零間隙與高剛性：透過相對 2 至 4 排滾珠列與花鍵軸緊密結合，並可透過施加恰當的預壓方式（如輕預壓 P2、中預壓 P3），使旋轉方向的迴程間隙達到零，大幅提升扭矩與力矩剛性，在頻繁正反轉下仍能精準分度。
  • 體積緊湊，取代複雜機構：在相同軸徑情況下，滾珠花鍵所具備的額定負荷是傳統線性襯套的十幾倍 。輕量緊湊的結構不僅大幅節省安裝空間、降低能量浪費，即使在懸臂負荷或重力矩作用下也能安全、長壽命地運行。
  • 高安全性，裝配簡易：鋼珠循環部分採用特殊保持設計，即使將花鍵外筒從花鍵軸上脫離，鋼珠也不會脫落，讓設備的裝配、檢查與保養保養變得極其容易。
  • 頂級選材與精準客製：外筒與軸體精選高級合金鋼（如 SCM440/SUJ2），表面硬度達 HRC58~62 。原廠並支援極高自由度的軸端追加工服務（如階梯軸、外螺紋、鍵槽或特殊鑽孔），完美縮短您的組裝時程。
  • 高階產業完美適用：完美適用於半導體設備、SCARA工業機器人、自動化裝配線、精密量測儀器、光電面板搬運及醫療自動化等高階領域 。
