產品規格公稱代號說明
現配型滾珠花鍵組可依以下公稱代號進行選型與訂購 ：
HLF 016 T4 P S 500 P2 - B2 M +N3 +N3
- 花鍵外筒型式：HLF（法蘭防塵型）
- 公稱軸徑：單位為 mm（例如：016 代表 16mm）
- 珠排數：T2（二排）、T3（三排）、T4（四排）
- 花鍵軸精度：Q（經濟型）、N（普通級）、H（高級）、P（精密級）、SP（超精密級）、UP（超高精密級）
- 花鍵軸型式：S（實心軸）、K（標準空心軸）、N（薄壁空心軸）、M（非標空心軸）
- 花鍵軸長度：單位為 mm
- 預壓等級：P0（有間隙）、P1（無預壓）、P2（輕預壓）、P3（中預壓）
- 外筒數量：一個時省略，兩個以上以 B2、B3... 表示
- 材料：C（碳鋼，標準材料可忽略）、M（不鏽鋼）
- 外筒表面處理：S（標準）、B1（染黑）、N1（鍍鉻）、P（磷酸鹽）、N3（鍍化鎳）等
- 花鍵軸表面處理：代號同上（外筒與軸均無表面處理時省略標示）
HLF 系列規格尺寸與機械特性表
以下為 HLF 系列滾珠花鍵的詳細尺寸與基本額定負荷參數 ：
| 公稱型號 | 軸徑 d (mm) | 滾珠列數 | 外徑 D (mm) | 全長 L (mm) | 法蘭外徑 A (mm) | 動額定扭矩 Ct (N-m) | 靜額定扭矩 C0t (N-m) | 動額定負荷 C (kN) | 靜額定負荷 C0 (kN) | 外筒重量 (g) | 軸重量 (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HLF06T2 | 6 | 2 | 14 | 25 | 30 | 4.51 | 7.44 | 1.34 | 2.20 | 36.5 | 0.22 |
| HLF06T3 | 6 | 3 | 14 | 25 | 30 | 6.31 | 10.43 | 1.74 | 3.30 | 38.0 | 0.20 |
| HLF08T2 | 8 | 2 | 16 | 27 | 32 | 5.88 | 9.70 | 1.34 | 2.20 | 47.0 | 0.39 |
| HLF08T3 | 8 | 3 | 16 | 27 | 32 | 8.23 | 13.58 | 1.74 | 3.30 | 52.0 | 0.36 |
| HLF10T2 | 10 | 2 | 21 | 33 | 42 | 15.87 | 22.04 | 1.74 | 3.89 | 100.0 | 0.66 |
| HLF10T3 | 10 | 3 | 21 | 33 | 42 | 22.22 | 30.86 | 3.63 | 5.83 | 110.0 | 0.56 |
| HLF13T3 | 13 | 2 | 24 | 36 | 44 | 28.32 | 38.61 | 3.88 | 5.29 | 117.0 | 1.03 |
| HLF13T4 | 13 | 4 | 24 | 36 | 44 | 49.56 | 54.05 | 5.10 | 7.93 | 125.0 | 1.00 |
| HLF16T2 | 16 | 2 | 31 | 50 | 51 | 46.75 | 72.81 | 5.34 | 8.32 | 226.0 | 1.56 |
| HLF16T4 | 16 | 4 | 31 | 50 | 51 | 81.81 | 127.42 | 7.04 | 12.88 | 245.0 | 1.50 |
| HLF20T2 | 20 | 2 | 35 | 56 | 58 | 77.42 | 118.48 | 7.10 | 10.86 | 303.0 | 2.44 |
| HLF20T4 | 20 | 4 | 35 | 56 | 58 | 135.48 | 207.34 | 9.20 | 14.10 | 320.0 | 2.40 |
| HLF25T4 | 25 | 4 | 42 | 71 | 65 | 215.50 | 421.50 | 9.82 | 15.61 | 550.0 | 3.80 |
| HLF30T4 | 30 | 4 | 47 | 80 | 75 | 296.55 | 616.71 | 11.37 | 19.40 | 725.0 | 5.49 |
| HLF32T4* | 32 | 4 | 50 | 90 | 78 | 364.65 | 788.11 | 13.42 | 24.75 | 916.0 | 6.20 |
| HLF40T4 | 40 | 4 | 64 | 100 | 100 | 1032.63 | 1725.29 | 29.12 | 39.52 | 1715.0 | 9.69 |
| HLF50T4 | 50 | 4 | 80 | 125 | 124 | 1762.92 | 2982.63 | 40.04 | 55.03 | 3175.0 | 15.19 |
註：標示 * 之 HLF32T4* 為客製化訂購商品，下單前請先詢問漢德威業務人員 。

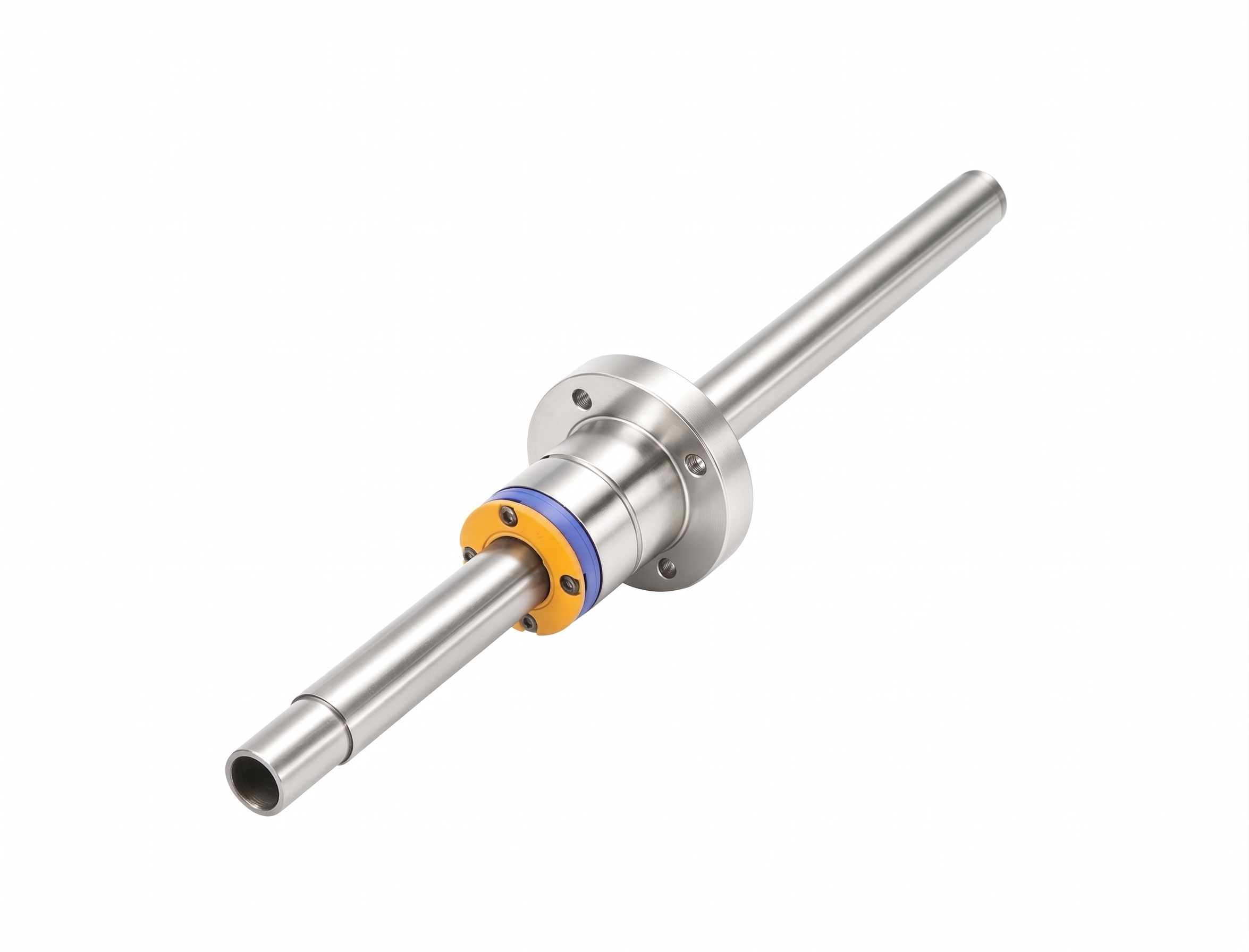

- 法蘭防塵型設計：HLF 系列屬於法蘭防塵型滾珠花鍵 ，外筒配備防塵密封圈與循環器 ，能有效防止雜質、切屑等異物進入外筒內部，確保鋼珠循環零件的運作壽命。
- 哥德式溝槽與複合負荷承載：專為高階自動化設計 ，採用獨特之哥德型40°角接觸點溝槽設計 。除了具備高度靈敏性外 ，在徑向和扭矩方向都具有極大的負荷容量，能完美承載複合負荷 ，有效抑制高速運行下的振動。
- 旋轉方向零間隙與高剛性：透過採用相對的 2~4 排滾珠列結合花鍵軸與外筒 ，並可透過調整預壓方式消除旋轉方向間隙，達到零迴程間隙 ；同時能獲得較高的扭矩剛性與力矩剛性，在頻繁正反轉運作下仍能精準分度。
- 結構緊湊，大幅節省空間：在軸徑相同的情況下，滾珠花鍵所具有的額定負荷是傳統線性襯套的十幾倍 。因此能取代複雜機構，使整體設計變得十分小巧緊湊，即使在懸臂負荷或大力矩作用下也能安全使用。
- 高級合金鋼與專業熱處理：軸體與外筒精選高級合金鋼（如 SCM440/SUJ2） ，經專業熱處理淬火後表面硬度高達 HRC58~62 ，確保極致的耐磨耗性與高耐用性 。
- 高自由度軸端追加工：支援極高自由度的軸端追加工服務 ，不論是階梯軸、外螺紋、鍵槽或特殊鑽孔 ，皆可依據客戶圖紙精準客製，有效縮短組裝時程 。
- 廣泛的產業適用性：完美適用於半導體設備、SCARA 工業機器人、自動化裝配線、精密量測儀器、光電面板搬運及醫療自動化等高階領域 。
