產品公稱代號說明 (Nominal Code)
為提供彈性的採購與應用需求，KLT 系列區分為「現配型（原廠依訂單裁切裝配，組裝精度可達精密級）」與「單出型（軸體與外筒可單獨出貨，方便自行備貨加工組裝）」 。
公稱代號編碼邏輯如下 ：
現配型編碼範例：KLT — 016 — T4 — N — S — 500 — P2
- KLT：花鍵外筒型式（圓筒型）
- 016：公稱軸徑（mm）
- T4：珠排數（T2：二排 / T3：三排 / T4：四排）
- N：花鍵軸精度等級（Q：經濟款 / N：普通級 / H：高級 / P：精密級 / SP / UP）
- S：花鍵軸型式（S：實心花鍵軸 / K：標準空心軸 / N：薄壁空心軸）
- 500：花鍵軸總長度（mm）
- P2：預壓等級（P0：有間隙 / P1：無預壓 / P2：輕預壓 / P3：中預壓）
產品規格尺寸表
以下為 KLT 系列圓筒型外筒與實心軸搭配時的基本幾何尺寸與基本額定荷重指標 ：
| 公稱型號 | 軸徑 d (mm) | 外徑 D (mm) | 全長 L (mm) | 定位鍵槽寬 b (mm) | 定位鍵槽深 t (mm) | 基本動額定負荷 C (kN) | 基本靜額定負荷 C0 (kN) |
|---|---|---|---|---|---|---|---|
| KLT06T2 | 6 | 14 | 22 | 1.0 | 2.5 | 1.34 | 2.20 |
| KLT06T3 | 6 | 14 | 22 | 1.0 | 2.5 | 1.74 | 3.30 |
| KLT08T2 | 8 | 16 | 24 | 2.5 | 2.5 | 1.34 | 2.20 |
| KLT08T3 | 8 | 16 | 24 | 2.5 | 2.5 | 1.74 | 3.30 |
| KLT10T2 | 10 | 21 | 31 | 3.0 | 3.0 | 2.79 | 3.89 |
| KLT10T3 | 10 | 21 | 31 | 3.0 | 3.0 | 3.63 | 5.83 |
| KLT13T2 | 13 | 24 | 35 | 3.0 | 3.0 | 3.88 | 5.29 |
| KLT13T4 | 13 | 24 | 35 | 3.0 | 3.0 | 5.10 | 7.93 |
| KLT16T2 | 16 | 31 | 47 | 3.5 | 3.5 | 5.34 | 8.32 |
| KLT16T4 | 16 | 31 | 47 | 3.5 | 3.5 | 7.04 | 12.88 |
| KLT20T2 | 20 | 35 | 53 | 4.0 | 4.0 | 7.10 | 10.86 |
| KLT20T4 | 20 | 35 | 53 | 4.0 | 4.0 | 9.20 | 14.10 |
| KLT25T4 | 25 | 42 | 70 | 4.0 | 4.0 | 9.82 | 15.61 |
| KLT30T4 | 30 | 47 | 77 | 4.0 | 4.0 | 11.37 | 19.40 |
| KLT40T4 | 40 | 64 | 100 | 6.0 | 6.0 | 29.12 | 39.52 |
| KLT50T4 | 50 | 80 | 121 | 8.0 | 8.0 | 40.04 | 55.03 |
註：如需搭配 K型（標準厚壁）或 N型（薄壁）中空花鍵軸之詳細截面孔徑尺寸 ，或外筒表面需要特殊防鏽處理（如染黑、鍍化鎳、奈米塗層等） ，歡迎隨時諮詢漢德威業務人員進行客製選配 。

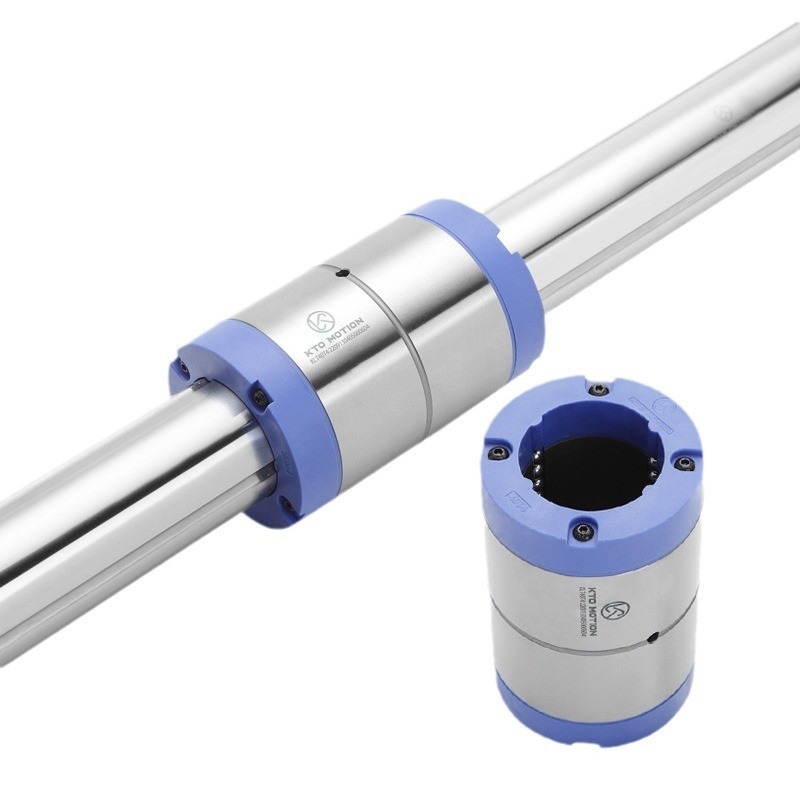

- 精簡緊湊的圓筒型結構：外筒結構採無法蘭的緊湊圓筒型設計（Cylinder Type），整體體積小巧，能大幅節省設備內部安裝空間，特別適合懸臂負荷或空間受限的精密滑動機構 。
- 獨特哥德式溝槽設計：採用精密研磨的哥德型 40° 角接觸滾動溝槽結構 ，在徑向與扭矩方向皆具備極大的負荷容量，能完美承載複合負荷，並有效抑制高速運行下的振動 。
- 旋轉方向零迴程間隙：透過 相對的滾珠列（2排或4排）精密結合與調整預壓方式 ，可徹底消除旋轉方向的迴程間隙，在頻繁正反轉運作下仍能展現優異剛性與精準分度性能 。
- 高負荷容量與超高耐用度：在相同軸徑條件下，滾珠花鍵所具有的額定負荷是傳統直線軸承（線性滾珠襯套）的十幾倍，使結構設計能更加小型化，且在力矩或懸臂負荷作用下仍能安全使用 。
- 防脫落特殊設計，裝配簡單：外筒具備鋼珠防脫落循環器特殊設計，即使將花鍵外筒由軸體脫離，鋼珠亦不會掉落，使設備的日常裝配、保養與檢查更輕鬆安全 。
- 高自由度軸端追加工（Alterations）：全規格支援極高自由度的精準客製化軸端追加工服務，不論是階梯軸、外螺紋、鍵槽或特殊鑽孔，皆可依客戶圖紙精準施作，有效縮短組裝時程 。
- 多元軸體與全規格現貨在庫：除標準精密實心軸外，亦提供中空花鍵軸供選擇（便於配管、配線、排氣或減輕重量） ；標準規格全系列現貨在庫，滿足快速交期需求 。
