| HRSGPS | 16 | 70 | 40 |
|---|---|---|---|
| | | | | | | | |
| 型號 | 導柱外徑 D | 導柱長度 LA | 導柱長度 LB |
- 採用將導柱固定在接近刃口(凸模・凹模)的卸料板構造。
- 為了確保提高長時間的使用、減低磨損，導柱進行了整體淬火。
- 滾針的接觸面積是鋼球的數倍，可實現接近滑動導向的剛性，
並且具有利用鋼球導向無法實現的剛性與精度。 - 同軸度 3mm 以內。
- LBT則適用高鋼性鋼球襯套(HWC001)、
鋼球襯套用導套(SGBBW)或精密級無給油襯套(HWC002)。
| 構成零件 | ||
|---|---|---|
| 名稱 | 材質 | 硬度 |
| ① 導柱 | SKS3 | 60~62 HRC |
| ② 導套 | SKS3 | 60~62 HRC |
| ③ 滾針襯套 | 滾針: SUJ2 | - |
| 保持器: 超級工程塑膠 |
||
| D | LA | LB 單位10mm |

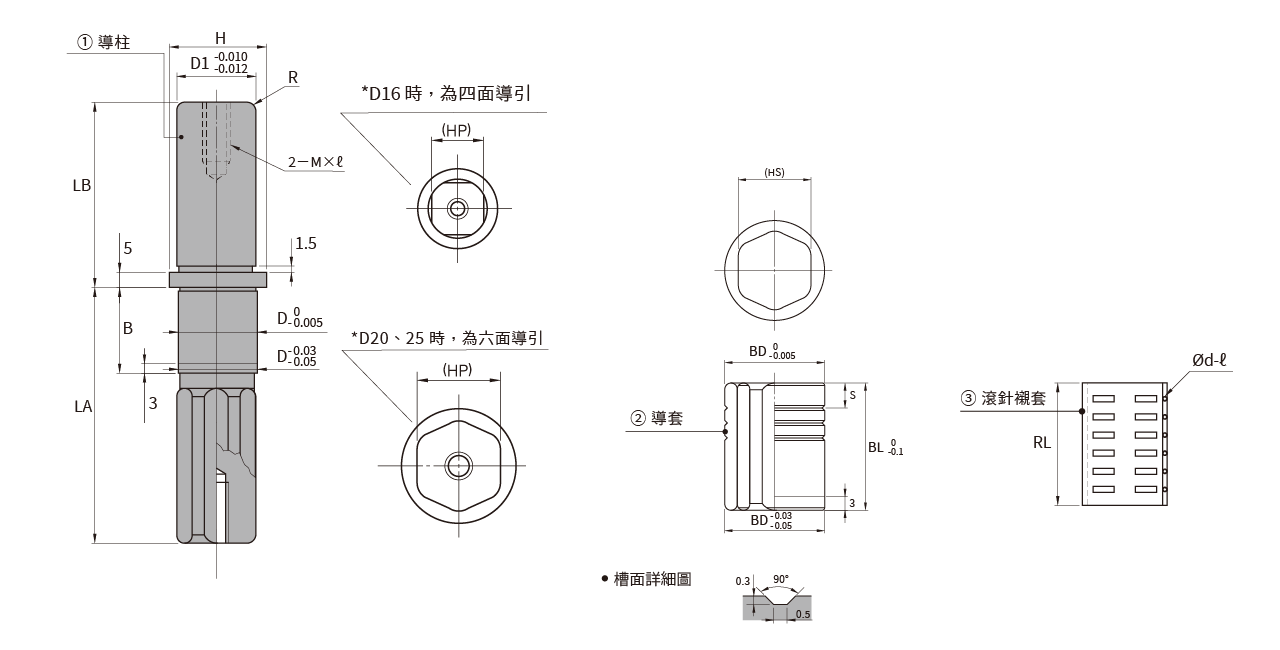

① 導柱 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | R | M×ℓ | H | (HP) | |||||||
| 16 | 70 | 40~60 | 16.5 | 16 | 1.5 | M6×15 | 23 | 14.5 | ||||
| 80 | 40~70 | |||||||||||
| 90 | 50~80 | |||||||||||
| 20 | 80 | 50~70 | 20.5 | 20 | 2 | M8×20 | 27 | 19 | ||||
| 90 | 50~80 | |||||||||||
| 100 | 60~90 | |||||||||||
| 25 | 90 | 60~80 | 25.5 | 25 | 3 | 32 | 24 | |||||
| 100 | 60~90 | |||||||||||
| 110 | 70~90 | |||||||||||
| D | ②導套 | ③滾針襯套 | ||||||
|---|---|---|---|---|---|---|---|---|
| BD | BL | (HS) | S | 槽數 | RL | d | 𝓁 | |
| 16 | 28 | 40 | 18.5 | 7 | 3 | 30 | 2.0 | 6.8 |
| 20 | 34 | 50 | 23 | 46 | ||||
| 25 | 40 | 60 | 28 | 8 | 56 | 7.8 | ||
特點
1.高剛性・高精度
採用將導柱固定在接近刃口(凸模・凹模)的卸料板構造，桿部剛性比原構造提高數倍，可進行高精度沖裁。
2.耐久性
為了確保提高長時間的使用、減低磨損，導柱進行了整體淬火。
3.從3種導向方式中選擇
| 導向方式 | 特長 |
|---|---|
| 滾針導向 | 滾針的接觸面積是鋼球的數倍，可實現接近滑動導向的剛性，並且具有利用鋼球導向無法實現的剛性與精度。 |
| 鋼球導向 | 藉由使用高剛性鋼球襯套(HWC002/HWC001)，能以低成本實現接近滑動導向的的剛性，並且能應對高速運行。 |
| 滑動 | 可從種類豐富的滑動導套(SUJ2, 銅合金及無給油)中進行選擇。 |

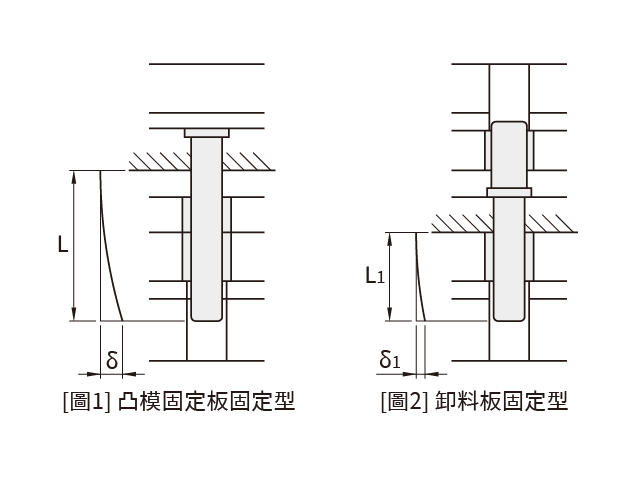

根據張力計算公式 撓性 δ=WL³/3EI
由於導柱的撓性與導柱長度的3次方成正比，因此長度越短的
卸料板固定型導柱（如圖2），其剛性越高。
電動車電池製造過程中電極沖壓工藝的重要性
在電動車電池的製造過程中，電極沖壓工藝至關重要。電極是電池的核心部件，其性能直接影響電池的容量、能量密度和壽命。電極沖壓工藝是用於製造電池電極的關鍵工藝之一，其主要作用是將電極材料沖壓成所需的形狀和尺寸。
傳統的電極沖壓工藝主要採用人工牽引的方式進行，生產效率低、產品精度差、並且存在安全風險，難以滿足現代工業的需求，導致企業生產效益低下和成本增加。為了克服這些問題，開發了自動化的電極沖壓牽引裝置。
提升電極沖壓工藝精度的關鍵
提升電極沖壓工藝精度的關鍵在於使用高精度的導柱。導柱是電極沖壓牽引裝置中的重要部件，其作用是引導和支撐電極材料在沖壓過程中沿著指定的軌跡運動。
漢德威模座用滾針導柱組是高精度的導柱產品，其精度可達亞微米級，遠超過傳統導柱的精度。使用漢德威模座用滾針導柱組可以有效提高電極沖壓工藝的精度，進一步提高電池的性能。
漢德威模座用滾針導柱組的優點
漢德威生產的模座用滾針導柱組，為解決上述問題提供了一個高效、精確的解決方案。該導柱組採用先進的高精度滾動技術，專為亞微米級別的工藝需求而設計，特別適用於電極沖壓工藝中需要極高精度和穩定性的應用場景。
- 超高精度： 滾針導柱組的設計和製造保證了0.03um的沖壓精度，顯著提升了電極製造的精度和一致性。
- 順暢運動： 通過超精細加工技術，導柱表面透過超精細加工，外觀光滑無摩擦，確保電極沖壓過程中的穩定運動和高效率。
- 減少震動： 導柱多邊形結構設計有效減少了沖壓過程中可能產生的震動，進一步提高了產品的加工質量和生產效率。
漢德威模座用滾針導柱組大幅應用於電極沖壓牽引裝置中，可有效提高電極沖壓工藝的精度和效率。
漢德威模座用滾針導柱組不僅解決了傳統電極沖壓工藝中存在的精度和效率問題，還大幅提升了電池生產的安全性和可持續性。選擇漢德威的專業導柱解決方案，是您提升生產效率和產品品質的最佳選擇。
如需了解更多關於漢德威模座用滾針導柱組的詳細資訊及適用於不同應用場景的型號建議，請隨時聯繫我們的專業團隊。我們將竭誠為您提供最優質的技術支持和解決方案。
