追求輕薄短小？還是該考慮剛性強度？
在自動化設備開發實務中，機構工程師常面臨機台小型化與結構抗振剛性的拉鋸。許多設備在試車時發生末端治具抖動或微量精度漂移，追查後往往源自導桿固定座的剛性不足。面對外觀相似的 HFB003 與 HFB008，兩者雖同樣符合精密軸孔公差與基準垂直度標準，但在結構設計概念上卻代表了兩種截然不同的工程取向。
空間極致化 vs. 動態抗振裕度
導桿固定座在動態機構中實質扮演著抑制振動的支點。

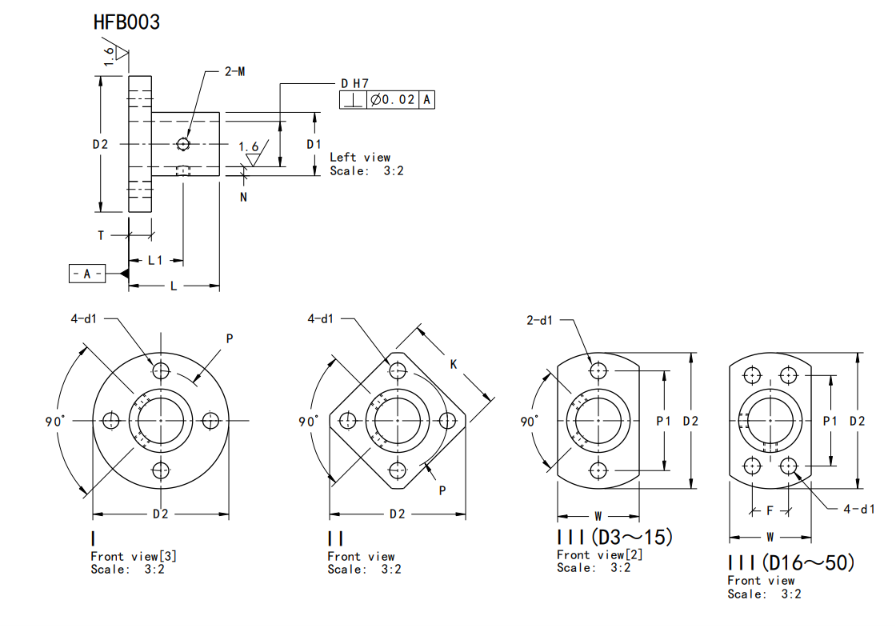

HFB003（空間極致化）：核心理念在於縮小本體外徑與法蘭投影邊界，為周邊緊鄰馬達或感測器的狹小空間解套；其規格更向下涵蓋微型導桿，是微型精密機構的專用選擇。

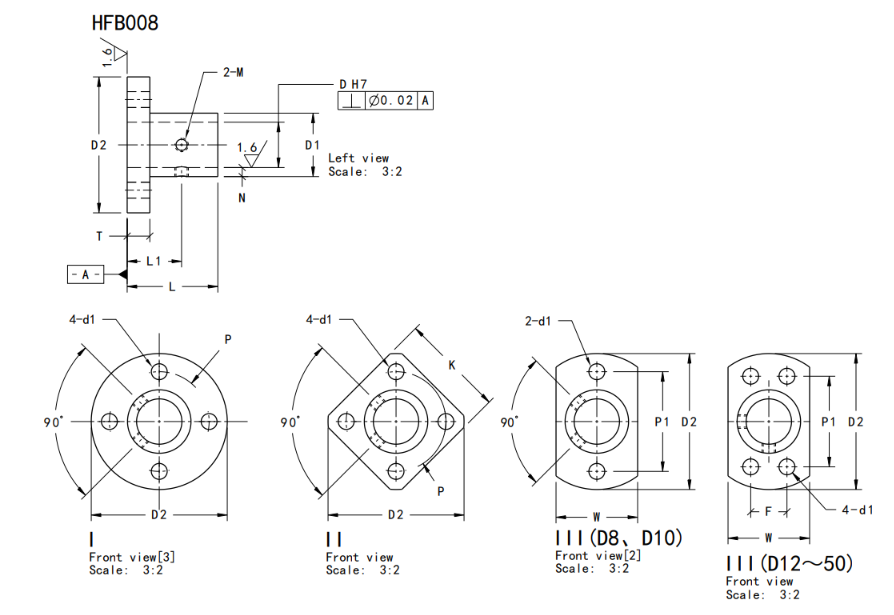

HFB008（動態高剛性）：專注於中重載工況，規格由常規軸徑起跳，透過放大整體輪廓與底座跨距，有效分散高速運轉下的動態衝擊與偏擺力矩。
筒身肉厚對鎖固咬合與抗形變的影響
固定導桿依賴筒身上的緊定螺絲壓緊軸心。若筒身壁厚較薄，過大的鎖緊扭力容易造成金屬局部微變形，破壞原有的精密配合公差；扭力不足又會在衝擊下導致軸心滑移。HFB008 大幅強化了筒身厚度，不僅提供更深厚的螺紋咬合深度以承受更高鎖緊扭力，更能維持孔內真圓度，避免筒身失圓卡死軸心。
兩面切削型（型式 III）法蘭的孔數門檻
針對狹窄空間設計的兩面切削法蘭，螺栓配置直接決定抗傾覆能力：
HFB003：中小型尺寸多為雙孔固定，需至較大軸徑才配置四孔。
HFB008：顯著提前了切換門檻，在中型常用軸徑即全面導入四孔鎖固，在有限的安裝寬度內大幅強化底座抓地力與抗扭剛性。
常見問答 FAQ
Q1：如何根據機構動作特性快速選型？ 低負載、微小行程或極細導桿（小於 ）優先選用 HFB003；高頻繁啟停、高加速度或承受側向懸臂力的機構，建議選用 HFB008。
Q2：若選用鋁合金材質，兩款有何差異？ 鋁合金剪切強度低於鋼材，薄壁結構反覆鎖固較易滑牙；若有輕量化需求且需要足夠鎖緊力矩，加厚型的 HFB008 能提供更充足的螺牙支撐力。
Q3：狹窄空間中加厚款是否會發生機構干涉？ 會。HFB008 的本體外徑與法蘭寬度均比 HFB003 寬，規劃時須先檢討 3D 空間邊界；若空間極度嚴苛，則應以 HFB003 為主。
漢德威專業提供各式精密金屬零組件，透過研發、生產、銷售於一體，並強調售後服務之工作。如果您在半導體應用領域中有開發中的零組件，欲尋求專業的技術服務，提升配合設備整體效益的產品品質，或是想了解更多關於導桿架在半導體業生產應用的資訊，歡迎隨時【聯絡我們】，漢德威-精挑細選，客製所求。
本文內容係屬特定案例分享，實際應用效果將因產業特性、規格需求與使用環境而有所差異，內容僅供參考。
