外徑尺寸一模一樣，換上卻撞底卡死？一次搞懂直線軸承「無限行程 vs 有限行程」的運作機制
「軸徑 12mm、外徑 21mm、長度 30mm，固定座尺寸完全吻合。隨手拿了外觀看似相同的軸承換上，氣壓缸一推走長行程，滑塊卻在行程中段劇烈震動並直接卡死！」
技術團隊在協助客戶排除現場故障時，常發現工程師踩入這項選型盲區：誤將具備行程限制的「鋼球襯套」當成標準「直線軸承」使用。兩者尺寸看似相容，內部的滾珠運作邏輯卻完全不同。
核心機制：滾珠到底有沒有在循環？

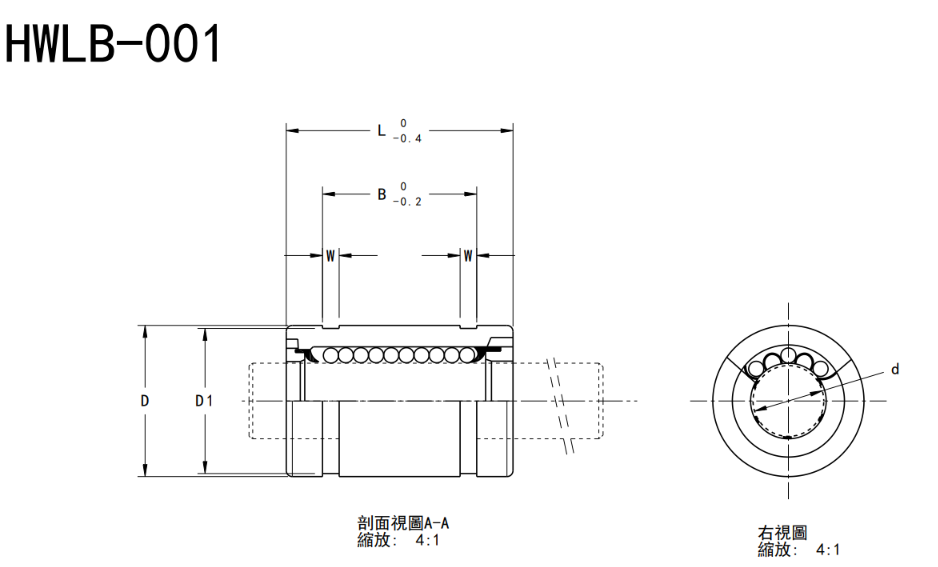

直線軸承型（HWLB-001 系列）｜無限行程
鋼球在長條軌道內透過端蓋迴流道持續循環。只要光軸導柱夠長即可無限延伸滑動；採用工程塑膠（POM M90）保持器，具備吸震降噪優勢，專為常規長行程直線傳動設計。

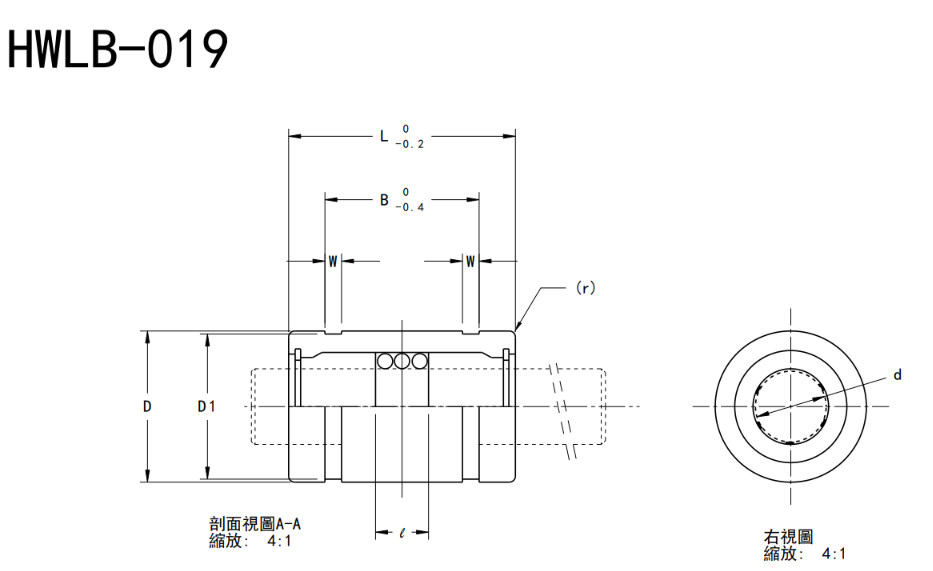

鋼球襯套型（HWLB-019 系列）｜有限行程
鋼球高密度嵌於鋁合金保持器（A6061）獨立孔位中不循環。作動時保持器以 1/2 軸速位移Lc=S/2，位移至套筒端面即受限，具嚴格的最大行程限制（約 12～46mm）；但無換向衝擊且摩擦極低，並天然支援「直線滑動 ＋ 微角度旋轉」複合運動。
HWLB-001 vs HWLB-019 規格速查
HWLB-001（直線軸承型）：無限行程｜SUJ2 軸承鋼（58 HRC~）｜POM 保持器｜純直線運動｜適用一般自動化滑台與長行程搬運。
HWLB-019（鋼球襯套型）：有限行程｜SUJ2 / SUS440C 不鏽鋼（56 HRC~）｜A6061 鋁合金保持器｜直線＋微幅旋轉｜適用短行程高速衝壓、精密點膠、無塵防腐蝕環境。
常見問答（FAQ）
Q1：如何從外觀快速區分 HWLB-001 與 HWLB-019？
端面可見長條循環溝槽且保持器為黑色塑膠者為 HWLB-001；端面為圓周滿佈鋼球且露出金屬鋁色保持架者為 HWLB-019。
Q2：鋼球襯套（HWLB-019）超出行程使用會怎樣？
保持架將直接硬撞外筒油封與止動環，導致保持器碎裂、鋼球卡死並嚴重拉傷精密光軸。
Q3：無塵室或具防鏽需求的設備該選哪一款？
建議選用 HWLB-019 的 SUS440C 不鏽鋼規格，全金屬無塑料結構，耐腐蝕且不易發塵。
漢德威專業提供各式精密金屬零組件，透過研發、生產、銷售於一體，並強調售後服務之工作。如果您在半導體應用領域中有開發中的零組件，欲尋求專業的技術服務，提升配合設備整體效益的產品品質，或是想了解更多關於直線軸承在半導體生產應用的資訊，歡迎隨時【聯絡我們】，漢德威-精挑細選，客製所求。
本文內容係屬特定案例分享，實際應用效果將因產業特性、規格需求與使用環境而有所差異，內容僅供參考。
