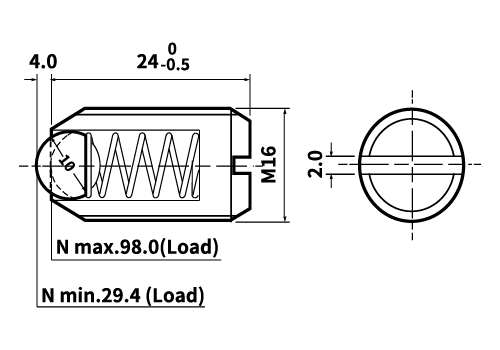

HZBPEU-M16x24 規格。定位珠是由彈簧和球體組成的小型機械元件,主要用於精確定位和固定零件。
下載
2D
詢價
  • 產品規格
  • 產品特色
  • 為何選擇漢德威
訂購範例
HZBPEU-16-24


STEP.1
請選擇粗螺紋(M) 以及長度指定 L,並確認所選規格參數
型號 粗螺紋(M) L d S a 彈力N(Load)
min. max.
HZBPES 3 7 1.5 0.5 1 1.5 2.9
4 9 2.5 0.7 1 3.9 9.8
5 12 3 0.8 1.2 4.9 19.6
6 14 3.5 1.2 1.2 4.9 29.4
8 16 5 2 1.5 12.7 39.2
10 19 6 2.5 1.5 18.6 49
12 22 8 3 2 19.6 58.8
16 24 10 4 2 29.4 98

什麼是定位珠?

定位珠主要由一個彈簧、一個球體和一個套筒組成。當套筒被壓入時,彈簧被壓縮,球體則被推入孔中,達到定位的效果。

定位珠的功能

定位珠的主要功能是 定位 和 固定。它能精確地將零件定位在所需的位置,並提供一定的預壓力,確保零件在工作過程中不會鬆動。

  • 定位: 定位珠可以將零件精確地定位在特定的孔位或槽內,確保組裝的精度。
  • 固定: 定位珠的彈簧力可以將零件緊緊地固定在位置上,防止零件在振動或衝擊下鬆脫。
  • 衝擊吸收: 定位珠的彈簧設計可以吸收一定的衝擊力,保護零件和設備。

定位珠的優點

  • 安裝簡單: 定位珠的安裝非常簡單,只需將其插入預先鑽好的孔中即可。
  • 重複使用: 定位珠可以重複使用,具有良好的經濟性。
  • 多樣性: 定位珠的尺寸、材質和彈簧力可以根據不同的應用需求進行定制。
  • 可靠性高: 定位珠的結構簡單,可靠性高,不容易損壞。

定位珠的應用範圍非常廣泛,幾乎涉及到所有的機械製造行業。常見的應用領域包括:

應用領域 用途
模具工業 模具的定位和固定,確保產品的尺寸精度。
夾具製造 用於夾具的設計,提高夾具的靈活性和可靠性。
自動化設備 自動化設備的組裝和定位,提高生產效率。
汽車工業 用於汽車零部件的組裝和固定。
電子產品 電子產品的組裝和固定,確保產品的穩定性。

除了上述領域外,定位珠還廣泛應用於航空航天、醫療器械等領域。
