T5/T10 與 AT5/AT10 差在哪？從齒形幾何看懂受力強度與背隙差異

T5/T10 與 AT5/AT10 差在哪？從齒形幾何看懂受力強度與背隙差異

機台剛組裝完成，運轉不到一個月，時規皮帶就出現異常磨損甚至跳齒？

這是許多機構工程師在設計高速度、高頻繁正反轉時常見的痛點。明明計算過馬達扭矩，使用了常見的 T10 時規皮帶輪，卻在急停或反向運轉時發生齒根剪切破壞，甚至因背隙（Backlash）過大導致定位精度逐漸偏差。問題往往不在馬達，而是皮帶輪的齒型選錯了。

幾何與受力結構的本質差異

T 系列與 AT 系列雖然同屬梯形齒系，但設計邏輯截然不同：

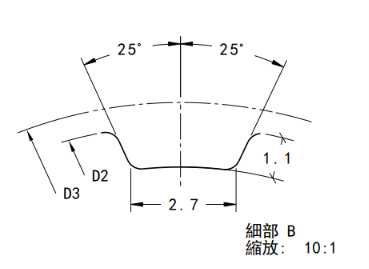

T5 / T10（標準梯形齒）：依據 DIN 7721 標準設計。齒根相對較薄、齒深較淺，主要針對輕負載傳送與一般扭矩傳動。當面對頻繁急停或高加速度時，較薄的齒根容易產生應力集中，進而引發跳齒或剪切斷裂。

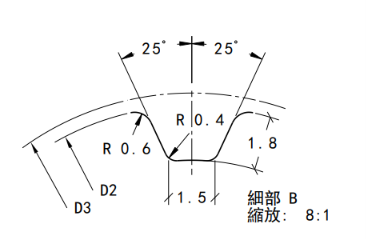

AT5 / AT10（高負載進階型）：「AT」即代表進階技術（Advanced Technology）。這類皮帶輪大幅加厚了齒根截面積，並增大齒頂與輪溝的接觸面積。其齒根抗剪切力顯著提升，運轉扭矩承載力比同節距的 T 系列高出約 30% 至 50%，能有效吸收衝擊負載。

常見問答（FAQ）

Q1：原本用 T5 的皮帶輪，可以直接換成 AT5 的皮帶嗎？

不行。雖然兩者節距（Pitch）同為 5mm，但 AT 系列的齒根截面積與齒溝形狀不同。混用會導致咬合不順、齒面劇烈磨損甚至卡齒。更換時必須將皮帶與皮帶輪同步更換為同規格的 AT 系列。

Q2：如果現有設備扭矩不夠，應該將 T5 加大為 T10，還是直接升級為同節距的 AT5？

優先建議升級為 AT5。若將 T5 改為 T10，雖然傳動能力提升，但會顯著放大皮帶輪直徑與機構空間，且較大的節距會降低傳動平順度與解析度；若升級為 AT5，可以在完全不改變整體機構空間與軸距的前提下，直接提升 30%～50% 的傳動扭矩與剛性，是機構受限時最有效率的優化方案。

Q3：為什麼升級至 AT 系列能有效改善重複定位精度？

T 系列為了確保嚙合順暢，預留了較大的齒溝間隙；而 AT 系列優化了齒面咬合幾何，顯著縮小了反向旋轉時的幾何間隙（Backlash）。在伺服頻繁正反轉時，能大幅減少位移滯後，維持穩定精度。

本文內容係屬特定案例分享，實際應用效果將因產業特性、規格需求與使用環境而有所差異，內容僅供參考。
