固定環又鬆又緊裝不準？軸孔配合公差選錯，鎖再緊也救不回來



同一張圖紙、同一台機台，固定環卻時鬆時緊

採購端反映：同一張圖紙、同一家供應商，這批固定環裝上軸後手感卻不一致——有些緊到要用工具才推得進去，有些晃得用手指就能轉動。送驗報告顯示孔徑全數落在圖紙標示範圍內，零件本身並未超出公差帶。問題出在工程圖只寫了「孔徑 Φ20mm」，沒有標註配合公差等級，導致每批零件雖然都「合格」，實際配合鬆緊卻隨著公差帶上下限漂移，現場只能逐件試裝、憑手感調整。

配合公差的核心邏輯：公差帶決定鬆緊，不是只看尺寸對不對

單一尺寸標註（如「Φ20mm」）如果只規範了零件本身的大小，並未規範它與配對零件之間的鬆緊關係； 同一公差帶內，軸做在上限、孔做在下限，兩者疊加起來的鬆緊差異可能遠超預期，這正是「零件都合格、組裝卻不一致」的根本原因。正確做法是在圖面上同時標註軸與孔的配合公差等級，讓鎖固由「事後憑手感調整」升級為「設計階段就鎖定鬆緊範圍」，最常見、效果最可靠的兩種配合方式為間隙配合與過渡配合。

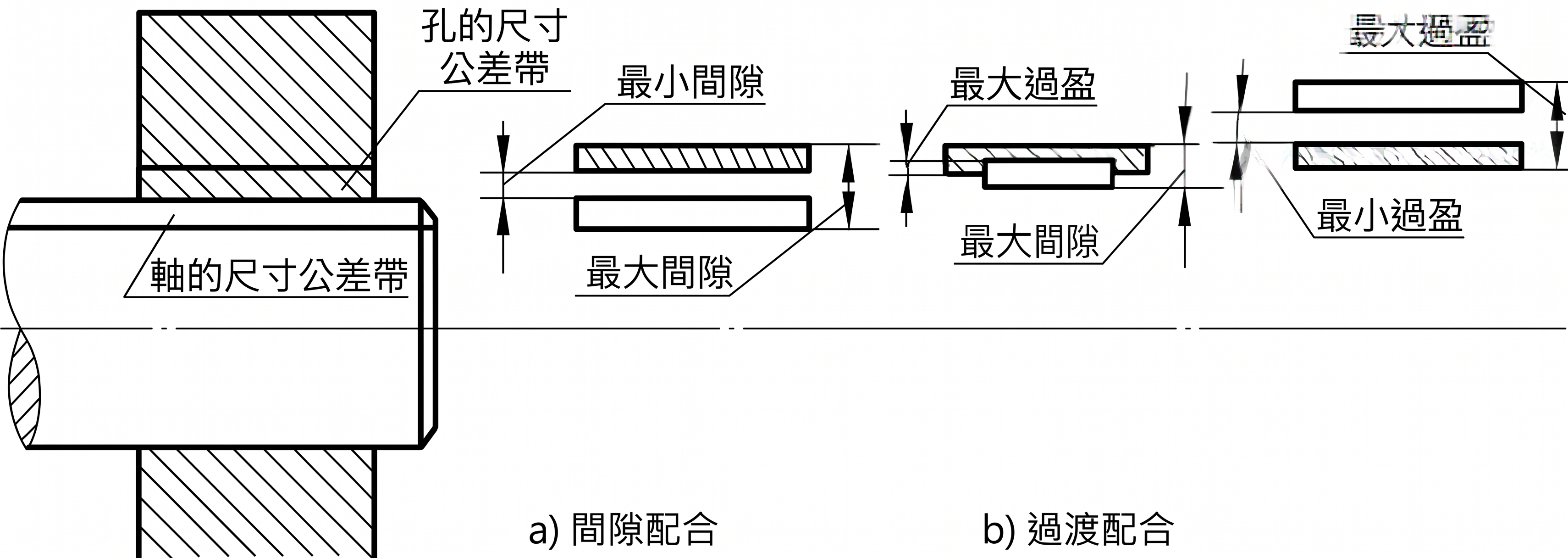

間隙配合（Clearance Fit）： 軸的尺寸公差帶完全落在孔的公差帶之下，組裝後軸與孔之間必定存在間隙，常見如 H7/g6、H7/f7 等配合。 間隙大小由公差等級組合決定，等級選得越緊（如 g6），間隙越小、定位精度越高；選得越鬆（如 f7），間隙越大、越利於旋轉或滑動。此類配合適用於需要相對運動、頻繁拆裝、或仰賴潤滑油膜的場合，且裝配不需施力，可重複拆裝不損傷零件。

過渡配合（Transition Fit）： 軸與孔的公差帶部分重疊，組裝後可能略有間隙、也可能略有過盈，實際結果取決於該批零件落在公差帶的哪個位置，常見如 H7/k6、H7/n6 等配合。此類配合多需以手動壓入或輕敲方式裝配，定位精度高、不易產生相對滑動，同時尺寸公差選得越偏向過盈端（如 n6），固定力越強，越能避免軸向位移；尺寸公差選得越偏向間隙端（如 k6），則保留少量微調空間，但定位後不易再大幅調整。

間隙配合 vs. 過渡配合：差異一覽

選對配合公差的前提：圖面標註必須完整

需特別注意，只標註配合等級代號（如 H7/g6）仍不足以完全鎖定結果，圖面上應同時明確標出軸與孔各自的尺寸公差上下限，並依轉速、震動與拆裝頻率決定選用間隙配合或過渡配合，再交由供應商依公差帶嚴格控管加工，確保每批零件實際裝配手感一致。

常見問答（FAQ）

Q1：間隙配合與過渡配合可以混用在同一根軸上嗎？
可以。同一根軸上不同軸段可依各零件功能需求分別標註不同配合公差，例如旋轉軸段採間隙配合、固定定位軸段採過渡配合，只要圖面分段清楚標註尺寸公差即可。

Q2：過渡配合裝上去後還能拆下來重新調整嗎？
不建議。過渡配合拆裝會逐漸刮傷配合面、改變實際公差，重新組裝後鬆緊已不可靠；若需要重複拆裝調整，建議改選間隙配合。

Q3：公差等級數字越小（如 g6 vs g7），代表什麼？
數字代表公差等級（IT等級），數字越小公差帶越窄，加工精度要求越高、成本也越高；數字越大公差帶越寬，加工成本較低但鬆緊一致性較差，應依實際需求選用足夠、而非越精密越好的等級。

Q4：為什麼零件都在公差範圍內，組裝鬆緊還是不一致？
這通常是因為圖面只標了單一尺寸，沒有標註配合公差等級，導致軸孔各自在公差帶內自由浮動，疊加後鬆緊差異被放大。建議優先確認圖面是否已完整標註配合公差，而非僅檢查零件本身是否符合單一尺寸範圍。

漢德威專業提供各式精密金屬零組件，透過研發、生產、銷售於一體，並強調售後服務之工作。如果您在電子業應用領域中有開發中的零組件，欲尋求專業的技術服務，提升配合設備整體效益的產品品質，或是想了解更多關於固定環在半導體生產應用的資訊，歡迎隨時【聯絡我們】，漢德威-精挑細選，客製所求。
