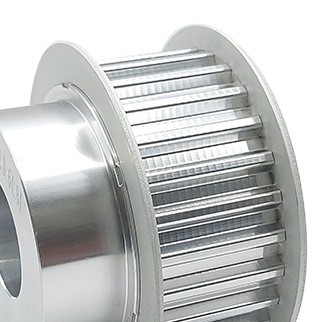

タイミングプーリー-P8M

ベルト・プーリの材料とその特性

ベルトの材料

タイミングベルトの材質はポリウレタンやニトリルゴムなどが用いられますが、高張力繊維を芯線に配合することにより、強度の向上とともにベルトの伸びが低減されます。

プーリの材料とその特性

タイミングプーリーは、強度を重視した炭素鋼製のものから軽さを重視したアルミ製のものまで材質はさまざま。

1. アルミ合金

軽さ及び耐用性を重視したアルミ製のタイミングプーリーは、機械装置の設計に最優先で選定します。この材料にて引張強度は優れる特性があり、高負荷の搬送にタイミングプーリーです。

アルミ合金は耐腐食性が良好な金属で、酸素と非常に結びつきやすい性質を持っています。アルミの表面には自然に緻密な構造をした保護力の強い酸化皮膜が形成され、腐食を防いでくれるのです。湿気が多い環境でアルミ材タイミングプーリーの選定は最優先です。

2. 鋼

炭素鋼は、引張強度や耐久性

を優れる特性があり、他の材料(アルミニウム込み)価格に比較して安価で入手しやすいのが特徴です。同じ金属系のアルミニウムと比べると、約2 . 5 倍大きな密度です。硬度はアルミニウムによより硬く、加工性や研削性も良く熱処理によって強度を増すことが出来ます。

3. ジュラコン(POM)

POMはアルミ材の軽さや耐腐食性の特性に結び付き、炭素鋼と同様な安価なメリットを備えます。そのため、弱酸環境に対する耐性、液体や可燃性。

タイミングプーリとベルトの基礎用語

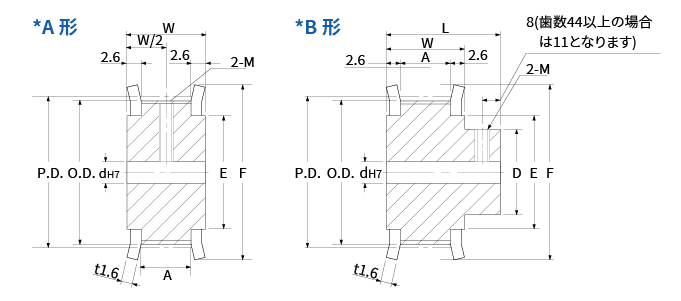

圖 2-1.1は、タイミングプーリーとベルトの各部呼称

(1) 歯ピッチ(Pitch)

歯ピッチは、ピッチ線上の隣接する歯の中心間距離のことです。ベルトにおけるピッチ線は心線の中央部から測定を行います。タイミングベルトとプーリーの伝達効率をアップさせるために、同様なピッチをご設定ください。

(2) ベルトピッチ線(Belt Pitch Circle)
ベルトのピッチ面が側面と交わってできる線。

(3) 歯先円直径(Outside diameter)

タイミングベルトにおけるピッチ線と歯底面の距離で、プーリにおいてピッチ円直径（ＰＤ）と歯先円直径（ＯＤ）の半径方向の距離の差のことです：

歯先円直径 Outside Diameter = ピッチ円直径 Pitch diameter -(2*U)

(4) ピッチ円直径(Pitch diameter)
ピッチ点を結んだ円の直径のこと。

(5) ピッチ点(Pitch Point)：1対の歯車が接触している点のこと。

U = (outside diameter-pitch diameter)タイミングベルトにおけるベルトピッチ線と歯底面の距離で、タイミングプーリーおいてプーリーピッチ直径と歯先円直径の半径方向の距離の差を表します。

(6) 速度伝達比(Speed ratio)

歯車は回転を伝える機械要素で、回転速度は歯数とピッチ円直径に依拠している。その比を表したのが速度伝達比です。
