MXLとS2Mタイミングプーリの選び方：歯形特性、精度の課題から産業用途まで徹底解説
反転時のミクロン誤差と黒粉の摩耗？歯形選定ミスによる典型的なトラブル
装置の立ち上げ・調整（ティーチング）時、サーボモータやリニアガイドの精度は十分であるにもかかわらず、高速正逆転の位置決めでミクロン単位のドリフト（ズレ）が発生したり、48時間の連続稼働後にプーリ歯面に黒い摩耗粉や高周波ノイズが発生したりすることがあります。
この問題の多くは伝動側に起因しています。高ダイナミックな位置決め機構に誤って台形歯のMXLを採用してしまったケースや、MXL（インチ規格 2.032mm）とS2M（メートル規格 2.000mm）のわずか0.032mmというピッチ差を見落として混用し、かみ合い干渉と過度な摩耗を引き起こしているケースが散見されます。
MXLとS2Mの主な特性比較
| 項目 | MXL タイミングプーリ | S2M タイミングプーリ |
|---|---|---|
| 歯形／ピッチ | 台形歯／2.032 mm | STS 円弧歯／2.000 mm |
| 応力とバックラッシ | 歯底に応力が集中、反転時のバックラッシが大きい | 滑らかな円弧遷移、バックラッシが極めて小さい |
| 動作音（騒音） | 歯先の衝突感がやや強い | 滑らかなかみ合い、3000 RPM以上でも静粛 |
| 主な適用設備 | OA機器、包装・ラベリング機、等速搬送機 | 半導体検査装置、3Dプリンター、生化学分析装置 |
産業用途と選定ガイド

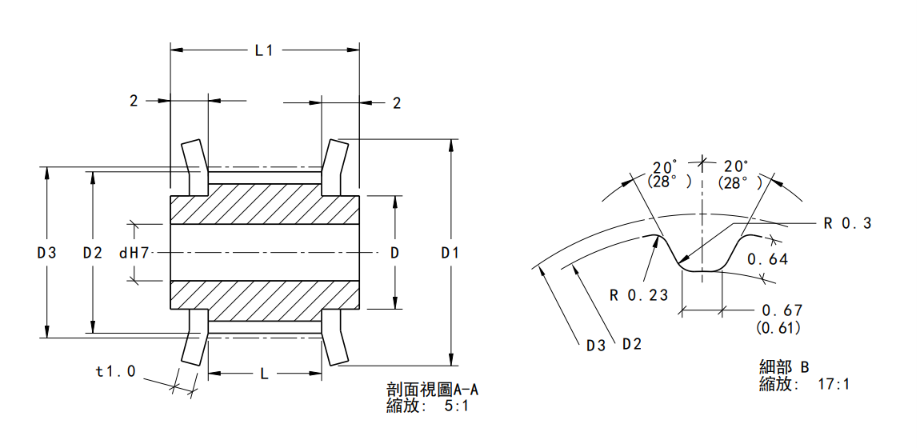

1. MXL タイミングプーリ
MXLは標準的な台形歯構造を採用しており、加工技術が確立され、部品交換が容易で調達コストが低いという利点があります。一方向の等速運動や軽負荷機構に最適です。
- オフィスオートメーション（OA機器）： プリンターの給紙駆動、スキャナーの光学レール、コピー機のドラム機構。
- 軽搬送・仕分けモジュール： 電子部品搬送コンベヤ、ラベリング供給軸、自動包装機の仕分け機構。
- 光学センシング・自動販売機： 一方向等速スキャンカメラ、商品搬出用プッシャー機構。
2. S2M タイミングプーリ
S2Mの円弧歯は歯底への応力集中を効果的に緩和し、かみ合い時の衝撃とバックラッシを大幅に低減します。動的応答性と位置決め精度において非常に優れた性能を発揮します。
- 3Dプリンター・レーザー加工機： X/Y軸の同期伝動。極小の反転バックラッシにより、成形表面の「ゴースティング（振れ・リンギング）」やコーナー部の歪みを完全に排除。
- 半導体・AOI光学検査装置： ウエハ搬送アーム、マイクロステージ位置決め機構[cite: 6]。滑らかな動作で摩耗粉（発塵）を出さず、高い繰り返し位置決め精度を保持。
- 医療・生化学検査機器： 自動血液分析装置、微量ピペッティング分注機構[cite: 6]。高速動作時における圧倒的な静粛性とマイクロステップ応答性を両立。
- マイクロサーボ／ステッピング機構： 頻繁な急停止や高速正逆転が求められる、高応答な小型自動化設備。
よくある質問（FAQ）
Q1：高速かつ高頻度の運転において、プーリの材質はどのように選ぶべきですか？
A1： 軽量化を重視する場合はアルミ合金＋硬質アルマイト処理（HA、皮膜硬度300HV以上）を推奨します。高トルクや衝撃荷重がかかる環境では、機械的強度と防錆性を兼ね備えた中炭素鋼＋無電解ニッケルメッキ（EN / NE）が適しています。
Q2：高速反転時にゴースティング（振れ）や残像が発生する場合、S2Mに変更することで改善されますか？
A2： 極めて顕著な改善が見込めます。S2Mの円弧歯は反転バックラッシと歯面の衝突振動を大幅に低減するため、3Dプリント表面のゴースティングやディスペンサー（塗布機）のコーナー軌跡の乱れを解消する標準的なアップグレード手段です。
Q3：スペースが限られた小型機構において、歯飛び（ジャンピング／ラチェッティング）を効果的に防止するには？
A3： 小プーリのかみ合い歯数を6歯以上確保し、適切な初期張力を維持してください。設計上歯数を増やせない場合は、かみ合い包絡性に優れるS2M円弧歯を優先的に採用するか、ベルト幅を広げて負荷を分散させることが効果的です。
本記事の内容は特定の事例に基づくものであり、実際の適用効果は業界特性、仕様要件、使用環境等により異なります。本内容はあくまで参考情報としてご利用ください。
