HEADWAY ボールねじの紹介

2-1 リード精度

HEADWAY精密ボールねじ（JIS規格・精密等級C 0 級～ C 5 級まで、セクション4 （ E 、e 、e300、e2π）の各種条件によって管理されています。図2 - 1 . 1は、ボールねじの精度を知るためのリード測定表です。転造ボールねじ・精密等級C 7の累積代表リード誤差は、ねじ部の有効長さ内で、任意にとった300mm長さに対する許容差を選ぶ。表2-1.3は、e300累積代表リード誤差許容差、許容差は.05mmです。

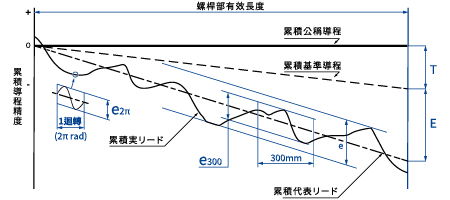

圖2-1.1

2-1-1 リード精度の解説

用語	記号	解説	許容差
累積基準リード	T	動作時の熱拡張および弾性変形の要素に関連する有効移動距離における、指定された移動と公称移動の間の差公称移動は、ねじを生産する前に補償されます。この値は、経験または実験に依存します。
累積実リード		連続測定による累積したリード線図
累積代表リード		累積実リードの傾向を表す直線は、累積実リード曲線を通して最小自乗法を用い、類似の計算方法により求める直線です。
累積代表リード誤差	E	累積代表リードマイナス累積基準リード	表 2-1.3
変動	e e300 e2π	累積代表リードに平行に引いた2本の直線で挟んだ累積実リードの最大値は，次の3項目について規定する。ナットの有効移動量またはねじ軸のねじ部有効長に対する変動。ねじ軸のねじ部有効長さの間に任意にとった300mmに対する変動。ねじ軸のねじ部有効長さの間に任意の一回転に対する変動	表 2-1.3 表 2-1.4

表2-1.2

JIS規格に準じて

累積代表リードの誤差(±E)と変動(e)の許容値(JIS B 1192)

精度等級			C0		C1		C2		C3		C5		C7	C10
ねじ部有効長 (mm)	以上	以下	±E	e	±E	e	±E	e	±E	e	±E	e	e	e
		100	3	3	3.5	5	5	7	8	8	18	18	±50/300 mm	±210/300 mm
	100	200	3.5	3	4.5	5	7	7	10	8	20	18
	200	315	4	3.5	6	5	8	7	12	8	23	18
	315	400	5	3.5	7	5	9	7	13	10	25	20
	400	500	6	4	8	5	10	7	15	10	27	20
	500	630	6	4	9	6	11	8	16	12	30	23
	630	800	7	5	10	7	13	9	18	13	35	25
	800	1000	8	6	11	8	15	10	21	15	40	27
	1000	1250	9	6	13	9	8	11	24	16	46	30
	1250	1600	11	7	15	10	21	13	29	18	54	35
	1600	2000			18	11	25	15	35	21	65	40
	2000	2500			22	13	30	18	41	24	77	46
	2500	3150			26	15	36	21	50	29	93	54
	3150	4000			30	18	44	25	60	35	115	65
	4000	5000					52	30	72	41	140	77
	5000	6300					65	36	90	50	170	93
	6300	8000							110	60	210	115
	8000	10000									260	140
	10000	12500									320	170

表2-1.3

単位：μm

ねじ部長さ300mmの変更（e300）とスイング（e2π）の許容差（JIS B 1192)
ねじ軸のねじ部有効長さの間に任意にとった300mmの基準リード（e300）
に対するリード誤差(e2π)の許容値（JIS B 1192)

精度等級	C0	C1	C2	C3	C5	C7	C10
e300	3.5	5	7	8	18	50	210
e2π	2.5	4	5	6	8	-	-

表2-1.4

単位：μm
