黒染め、無電解ニッケル、それともアルマイト？シャフトホルダ「5大材質と表面処理」の環境適応力を徹底解説

自動化設備や精密機械の設計において、シャフトホルダ（Holders for Shaft）は、直線運動を安定させ、軸方向の荷重を支える「縁の下の力持ち」です。多くのエンジニアが選定の際、H7の内径公差やフランジの形状ばかりに目を奪われ、「材質と表面処理」が機械の寿命に与える決定的な影響を見落としがちです。仕様の選定を誤ると、軽ければ外観のサビにとどまりますが、重ければ摩耗粉による汚染や機構の焼き付き（カジリ）を引き起こす原因になります。

私たちは精密線形伝動部品の製造に長年携わり、現場での加工や治具開発の豊富な実績を持っています。以下では、業界の実務知見を結集し、主流のシャフトサポータ（HFB003シリーズなど）における5大材質と防錆メカニズムを徹底解説します。

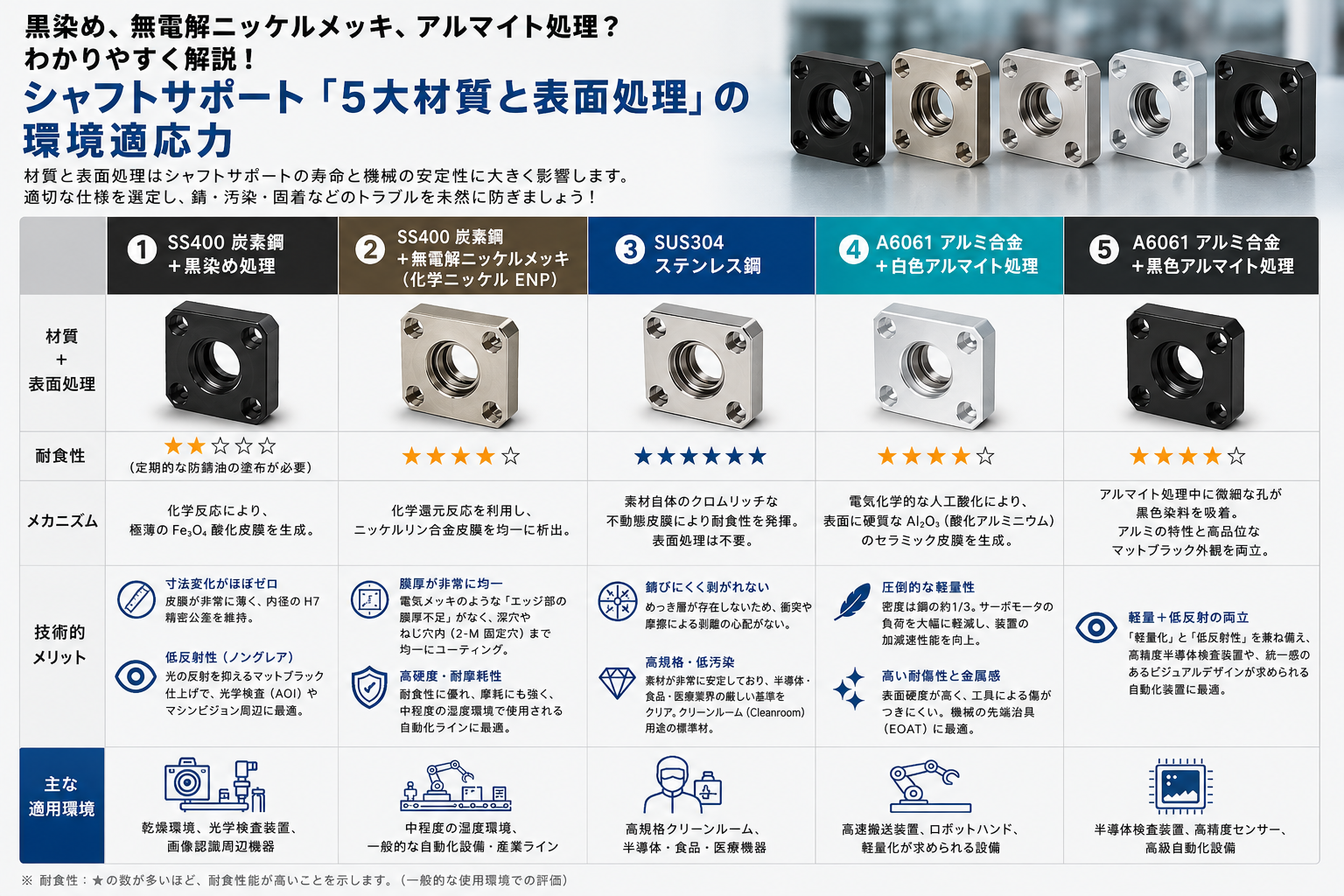

シャフトサポータ主流の「材質 ＋ 表面処理」完全解析

1. SS400（低炭素鋼） ＋ 黒染め処理（Blackening）

• 防錆強度： 🌟🌟 （定期的な防錆油の塗布が必要）
• 核心メカニズム： 化学反応により、表面に極薄の四三酸化鉄（Fe₃O₄）皮膜を形成。
• 技術的メリット：
  • 寸法変化ゼロ： 皮膜の厚みがほとんど影響しないため、内径のH7精密はめ合い公差を完全に維持。
  • 低反射の視覚効果： 乱反射しにくいマットな黒色表面は、光学検査（AOI）やカメラ画像認識の周辺機器に最適。

2. SS400（低炭素鋼） ＋ 無電解ニッケルめっき（ENP）

• 防錆強度： 🌟🌟🌟🌟
• 核心メカニズム： 化学還元反応を利用し、ニッケル・リン合金層を均一に析出。
• 技術的メリット：
  • 極めて均一な膜厚： 電気めっきのような「エッジ部への電流集中」問題がなく、深穴や2-Mねじ固定穴の内部まで完全に被覆。
  • 高硬度・耐摩耗性： 優れた防錆力と耐摩擦性を備え、中程度の湿度がある一般的な自動化ラインに最適。

3. SUS304（ステンレス鋼）

• 防錆強度： 🌟🌟🌟🌟🌟 （極めて優秀）
• 核心メカニズム： 素材自体が持つ高クロム不働態皮膜により腐食を防止。表面処理は一切不要。
• 技術的メリット：
  • 発塵（剥離）ゼロ： 追加のめっき層がないため、衝突や摩擦が起きても剥離する心配が皆無。
  • 高規格・クリーン： 材料特性が非常に安定しており、大手半導体工場や食品工場での実績が多数。医療機器、食品機械、および高規格クリーンルーム（Cleanroom）の必須標準。

4. A6061（アルミ合金） ＋ 白アルマイト処理（Aluminum Anodizing）

• 防錆強度： 🌟🌟🌟🌟
• 核心メカニズム： 電気化学的な陽極酸化処理により、表面に硬質な酸化アルミニウム（Al₂O₃）セラミック保護層を生成。
• 技術的メリット：
  • 圧倒的な軽量化： 密度は鋼材のわずか3分の1。サーボモータの負荷を大幅に軽減し、動作の加速度を向上。
  • 耐キズ性と金属質感： 高硬度で工具によるキズを防ぎつつ、素材本来のシルバーホワイトの金属質感を維持。ロボットアームの先端治具（EOAT）に最適。

5. A6061（アルミ合金） ＋ 黒アルマイト処理（Aluminum Black Anodizing）

• 防錆強度： 🌟🌟🌟🌟
• 核心メカニズム： アルマイト処理の過程で微細孔（ポア）に黒色染料を吸着させ、アルミ合金の利点と高級感のあるマットな外観を両立。
• 技術的メリット： 「軽量化」と「低反射率」の見事な融合。ハイエンドの半導体検査装置や、一体感のある視覚美が求められる自動化設備の展示機などに広く採用。
