細部の差が大きな影響をもたらす：C面とR面は取り付け効率と寿命にどう影響するか？

精密機械や工業組立において、定位ピンは主に位置決めと固定の機能を担います。しかし、実務上の組立問題の多くは寸法誤差に起因するものではなく、端部の形状設計の違いによるものです。特に斜面のC面（Chamfer）と円弧のR面（Radius）は、細かい加工部分でありながら、組立のスムーズさ、部品損傷のリスク、全体の使用寿命に直接影響します。

本稿では、エンジニアリング設計の論理、実務での応用、標準規格に基づき、これらの細部が最終的な組立品質にどのように影響するかを解説します。

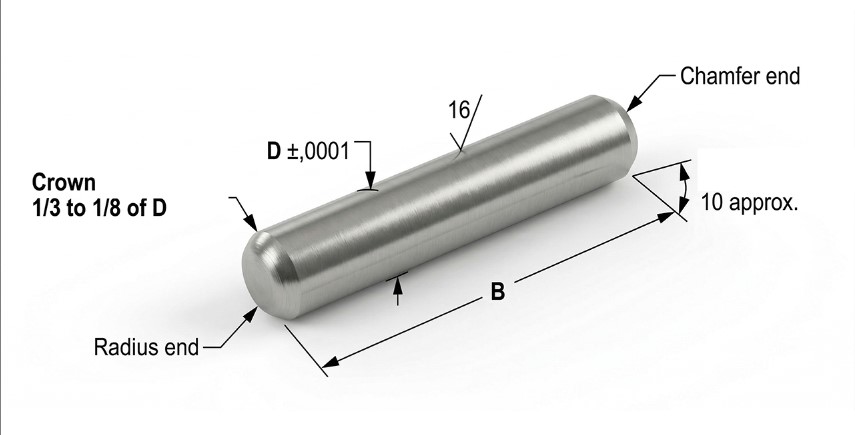

C面とR面の設計差異

C面設計が組立効率に与える影響

• 組立の引っかかりや干渉の発生を低減
• 端面衝突による局所変形を抑制
• 自動化装置での組立安定性向上
• 手作業による修正や再作業のコスト低減

連続生産環境では、C面設計は組立効率向上の重要条件とされています。

R面設計が寿命と信頼性に与える影響

• 穴壁の傷や摩耗を減少
• 応力集中や亀裂リスクの低減
• 繰り返し組立の一貫性向上
• 部品全体の使用寿命延長

特にアルミニウム、プラスチック、精密加工穴など、表面品質が重要な用途に適しています。

標準規格と設計指針

この差異は、端部形状が単一の最適解ではなく、用途条件に応じた設計選択が必要であることを示しています。

材料特性が端部設計に与える影響

• 硬化鋼（例：440ステンレス鋼、炭素鋼）：C面との組み合わせが適し、圧入時の導入安定性を確保
• 非硬化ステンレス鋼（例：304）：R面との組み合わせが適し、耐腐食環境での使用寿命向上

高負荷や干渉嵌合条件では、適切な導入設計がなければ、材料強度が十分でも組立過程で変形や損傷が発生する可能性があります。

エンジニアリング選定の推奨
