精密機械公差を解き明かす：シャフトカラーの図面から見る「幾何公差」が位置決め精度に与える影響

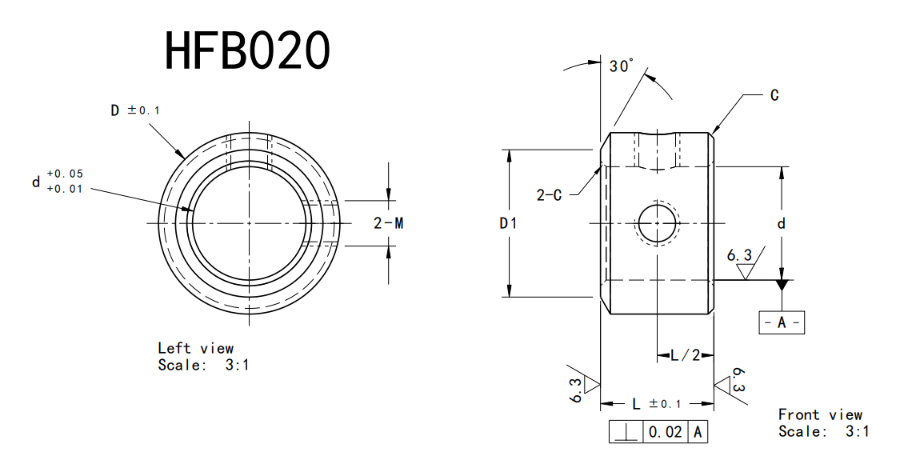

自動化設備や精密駆動システムにおいて、シャフトカラー（固定環）は部品の抜け止め（リミット）および軸方向の位置決めという重責を担っています。標準的な精密シャフトカラー（HFB020シリーズなど）を例に挙げると、その内径寸法公差は極めて精密な範囲に制御されています。この精密な「すきまばめ」設計により、組み立て時に精密ガイドロッドの表面を傷つけることなく、止めねじ（イモネジ）を締め付けた際に最も完璧な抱持力（包み込む力）を生み出します。
しかし、位置決め精度と設備寿命を本当に左右するのは、図面に指示されている端面の直角度幾何公差です： ⊥ 0.02 | A
これは、端面の振れ量を厳格に 20um 以内に抑えなければならないことを意味します。幾何公差の検査が行われていない市販の粗悪品を選定した場合、その端面の不直角度は通常 50um を超えます。これを締め付けると、軸方向に対して斜め方向の分力が発生し、ガイドロッドをわずかに湾曲させるだけでなく、隣接するベアリング（軸受）に非対称な偏心荷重をかけることになります。その結果、設備稼働時の振動増大や異常発熱を引き起こし、機械の平均故障間隔（MTBF）を大幅に縮めてしまいます。
漢德威は、すべてのシャフトカラーの幾何公差が国際ブランドの標準に適合するよう、厳格な品質管理を徹底しています。高剛性なS45C中炭素鋼、耐食性に優れたSUS304ステンレス、あるいは高速運動に最適な軽量アルミ合金など、いずれにおいても業界トップクラスの仕様を満たす製品をご提供いたします。
もしお客様の設備が高振動の環境に直面している場合は、ガイドロッドの表面に「フラット面（ Dカット）加工」や「下穴（くぼみ）加工」などの追加工（Alterations）を施すことを推奨いたします。これにより、止めねじの先端が噛み合い、摩擦力による締め付けから幾何学的な滑り止めロック（確実な固定）へとアップグレードさせることができます。
精密機構のための最も堅牢な位置決めソリューションについて、ぜひ漢德威チームにご相談ください。
