止め輪が緩かったりきつかったりして位置が決まらない？軸と穴の「はめあい公差」の選定ミスは、いくら締め付けても解決しない

同じ図面、同じ機械なのに、止め輪が緩かったりきつかったりする怪現象

調達部門から次のような報告がありました。まったく同じ図面を使用し、同一のサプライヤーから調達したにもかかわらず、今回のロットの止め輪を軸に組み付ける際、その手応えにバラつきがあるというのです。あるものはきつすぎて工具を使わなければ押し込めず、またあるものはガタつきがあり、指先だけで簡単に回ってしまう状態でした。しかし、検査報告書を確認すると、穴径はすべて図面に指示された寸法範囲内に収まっており、部品単体としては公差域を逸脱していませんでした。

問題の原因は、エンジニアリング図面に単に「穴径 Φ20mm」とだけ記載され、はめあい公差方式（公差域クラス）が指示されていなかったことにあります。そのため、すべての部品が単体としては「合格品」であるにもかかわらず、実際の「はめあいの緊度（きつさ）」が公差域の限界値（上限・下限）の間で漂うことになりました。その結果、組み立て現場では現物合わせで1点ずつ試作組み付けを行い、作業者の感覚（手応え）を頼りに調整せざるを得ない状況に陥ったのです。

はめあい公差の核心的ロジック：寸法だけでなく、公差域が緊度を決定する

「Φ20mm」といった単一の寸法公差の指示は、その部品単体の大きさを規定するだけであり、相手部品と組み合わせたときの緊度や関係性をコントロールするものではありません。同一の公差域内であっても、軸が上限寸法の近く、穴が下限寸法の近くで加工された場合、両者が組み合わさったときの緊度のバラつきは想定を遥かに超えるものになります。これこそが、「部品はすべて合格しているのに、組み立てると不揃いになる」という問題の根本原因です。

正しい手法は、図面上に 軸と穴の双方のはめあい公差方式（記号）を同時に明記すること です。これにより、固定の品質を「組み立て後の手感覚による調整」から「設計段階での緊度範囲の確定」へと引き上げることができます。最も一般的で信頼性の高いはめあいの種類として、「すきまばめ」 と 「しまりばめ・中間ばめ」があります。

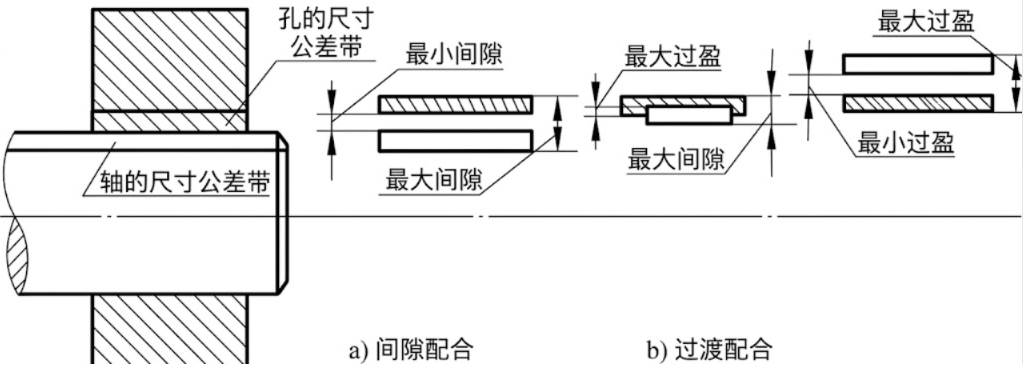

すきまばめ（Clearance Fit）

軸の寸法公差域が、穴の公差域よりも完全に下に位置する関係です。組み立て後、軸と穴の間には必ず「すきま」が存在します。代表的な組み合わせには H7/g6 や H7/f7 などがあります。すきまの大きさは公差クラスの組み合わせによって決まり、よりきついクラス（g6など）を選べばすきまは小さくなり、位置決め精度が高まります。逆に、より緩いクラス（f7など）を選べばすきまが大きくなり、回転や摺動（スライド）がスムーズになります。このはめあいは、相対運動が必要な箇所、頻繁に分解・組み立てを行う箇所、または潤滑油膜を必要とする用途に最適です。また、組み立てに力を必要としないため、部品を傷つけることなく繰り返し分解できます。

中間ばめ（Transition Fit）

穴と軸の公差域が部分的に重なり合う関係です。組み立て後の実態は、そのロットの部品が公差域のどの位置にあるかによって、わずかな「すきま」になることもあれば、わずかな「しめしろ（干渉）」になることもあります。代表的な組み合わせには H7/k6 や H7/n6 などがあります。この種のはめあいは、通常、手押しでの圧入や軽いたたき込み（プラスチックハンマー等）による組み立てが必要です。位置決め精度が高く、相対的な滑り（ズレ）が発生しにくいのが特徴です。寸法公差がしめしろ側（n6など）に寄るほど保持力が強くなり、軸方向の変位を効果的に防止できます。逆に、すきま側（k6など）に寄るほど、位置決めの際にわずかな微調整の余地が残りますが、完全に固定された後は大幅な再調整が難しくなります。

「すきまばめ」vs「中間ばめ」：違いの一覧

正しいはめあい公差を選ぶ前提：図面指示の完全性

注意すべき点として、単に「H7/g6」といったはめあい記号を記載するだけでは、結果を完全にロック（確定）したとは言えません。図面上には、 軸と穴のそれぞれの寸法許容差の上限・下限（数値）を明確に併記する 必要があります。エンジニアは、回転速度、振動、分解頻度に基づいて「すきまばめ」にするか「中間ばめ」にするかを判断しなければなりません。これにより、サプライヤーは公差域に基づいて厳格に加工をコントロールできるようになり、すべてのロットで安定した組み付けの手応えを確保できます。

よくある質問（FAQ）

Q1：同じ軸の上に「すきまばめ」と「中間ばめ」を混在させてもよいですか？

A： はい、可能です。同じ軸であっても、各部品の機能要求に応じて、軸段ごとに異なるはめあい公差を指示することができます。例えば、回転するセクションには「すきまばめ」を採用し、固定・位置決めを行うセクションには「中間ばめ」を採用することができます。ただし、図面上で各セクションの寸法公差が明確に区別されて記載されている必要があります。

Q2：中間ばめで組み立てた後、分解して再調整することはできますか？

A： 推奨されません。中間ばめの分解・再組み立てを繰り返すと、結合面（はめあい面）が徐々に削れたり傷ついたりして、実際の公差（寸法）が変化してしまいます。その結果、再組み立て後の緊度の信頼性が失われます。繰り返し分解や調整が必要な用途では、「すきまばめ」への変更を検討してください。

Q3：公差クラスの数字が小さいこと（例：g6 と g7 の違い）は何を意味しますか？

A： この数字は「公差等級（IT基本公差）」を表しています。数字が小さいほど公差域（寸法の幅）が狭くなり、より高い加工精度が求められるため、製造コストが上昇します。数字が大きいほど公差域が広くなり、製造コストは抑えられますが、はめあいの緊度の一致性（均一さ）は低下します。単に「精度が高ければ高いほど良い」と考えるのではなく、実際の必要性に応じて十分に機能する等級を選択すべきです。

Q4：全部品の寸法が公差内にあるにもかかわらず、組み立ての緊度がバラつくのはなぜですか？

A： これは通常、図面に基本寸法だけが記載され、はめあい公差クラスが指定されていない場合に起こります。その結果、軸と穴の寸法がそれぞれのデフォルトの公差域内で自由に変動し、それらが組み合わさったときに累積された寸法の差が、緊度の違いとして増幅されてしまいます。部品単体が寸法範囲内にあるかどうかをチェックする前に、まずは図面にはめあい公差が完全に指示されているかを確認することをお勧めします。
