订购范例

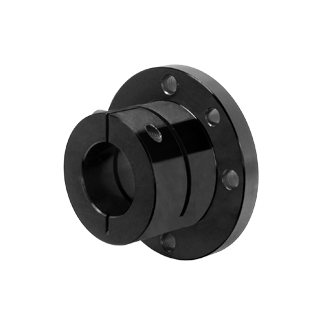

HFB015-A-12-I
*附六角螺栓。
| HFB015 | 材质和表面处理 | 12 | I / II |
|---|---|---|---|
| | | | | | | | |
| 型号 | A：S45C 中碳钢˙染黑 | D 内径尺寸 | 法兰样式 |
| B：S45C 中碳钢˙镀无电解镍 | |||
| C：SUS304 不锈钢 |
| 内径公差 | ||
|---|---|---|
| D | 12~16 | 20~30 |
| H7 | +0.018 0 |
+0.021 0 |
| 附属品 | |||
|---|---|---|---|
| D | 12~16 | 20~25 | 30 |
| 螺 栓 |
M5x12 | M5x16 | M6x20 |
STEP.1
请先选择材质和表面处理方式，再选择内径尺寸和确认所选规格参数
| 型号 | 材质 | 表面处理 |
|---|---|---|
| HFB015-A | S45C 中碳钢 | 染黑 |
| HFB015-B | 镀无电解镍 | |
| HFB015-C | SUS304 不锈钢 | - |

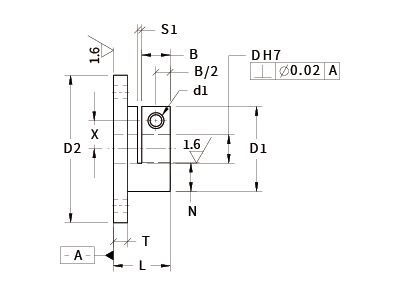

| D | 支撑部厚度(N) | D1 | D2 | L | T | B | P | W | P1 | F | d | S | S1 | X | Y | d1 | d2 | M | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 10 | 32 | 52 | 22 | 6 | 10 | 42 | 34 | 35 | 25 | 4.5 | 1.5 | 1.5 | 11 | 4 | 9 | 5.6 | M5 | 4 |
| 16 | 9.5 | 35 | 56 | 30 | 6 | 12 | 46 | 37 | 37 | 27 | 5.5 | 1.5 | 1.5 | 12 | 5 | 9 | 5.6 | M5 | 5 |
| 20 | 10 | 40 | 64 | 32 | 8 | 12 | 52 | 42 | 43 | 30 | 6.6 | 1.5 | 2 | 14 | 6 | 9 | 5.6 | M5 | 5 |
| 25 | 10 | 45 | 69 | 38 | 8 | 15 | 57 | 47 | 46 | 34 | 6.6 | 1.5 | 2 | 17 | 6 | 9 | 5.6 | M5 | 6 |
| 30 | 12.5 | 55 | 79 | 40 | 10 | 15 | 67 | 57 | 50 | 45 | 6.6 | 1.5 | 2 | 20 | 10 | 12 | 5.6 | M6 | 6 |
STEP.2
请选择法兰样式 I / II

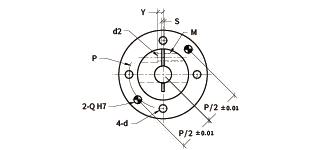

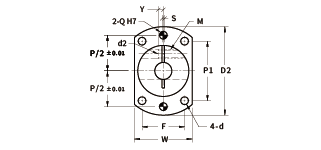

| 法 兰 样 式 |
I | II |
|---|---|---|
 |
 |
