订购范例
HFB019-A-8-I
*附六角螺栓。
| HFB019 | 材质和表面处理 | 12 | I / II |
|---|---|---|---|
| | | | | | | | |
| 型号 | A：SS400 低碳钢˙染黑 | D 内径尺寸 | 法兰样式 |
| B：SS400 低碳钢˙镀无电解镍 | |||
| C：SUS304 不锈钢 |
| 内径公差 | |||
|---|---|---|---|
| D | 8~10 | 12~16 | 20~30 |
| H7 | +0.015 0 |
+0.018 0 |
+0.021 0 |
STEP.1
请先选择材质和表面处理方式，再选择内径尺寸和确认所选规格参数
| 型号 | 材质 | 表面处理 |
|---|---|---|
| HFB019-A | SS400 低碳钢 | 染黑 |
| HFB019-B | 镀无电解镍 | |
| HFB019-C | SUS304 不锈钢 | - |

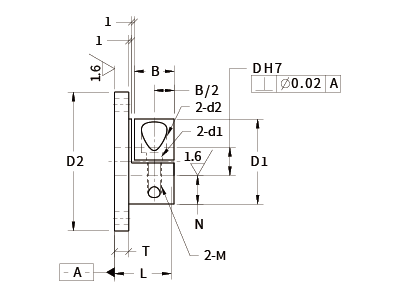

| D | 支撑部厚度(N) | D1 | D2 | L | T | B | P | W | P1 | F | d | X | Y | d1 | d2 | M | 附属螺栓MX长度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 8.5 | 25 | 39 | 19 | 5 | 12 | 32 | 27 | 25 | 20 | 3.5 | 7.5 | 3.5 | 7.5 | 4.6 | M4 | M4x10 |
| 10 | 10 | 30 | 49 | 21 | 5 | 14 | 40 | 32 | 33 | 23 | 4.5 | 10 | 3 | 9 | 5.6 | M5 | M5x10 |
| 12 | 10 | 32 | 52 | 23 | 6 | 15 | 42 | 34 | 35 | 25 | 4.5 | 11 | 4 | 9 | 5.6 | M5 | M5x12 |
| 16 | 9.5 | 35 | 56 | 32 | 6 | 24 | 46 | 37 | 37 | 27 | 5.5 | 12 | 5 | 9 | 5.6 | M5 | M5x12 |
| 20 | 10 | 40 | 64 | 34 | 8 | 24 | 52 | 42 | 43 | 30 | 6.6 | 14 | 6 | 9 | 5.6 | M5 | M5x16 |
| 25 | 10 | 45 | 69 | 40 | 8 | 30 | 57 | 47 | 46 | 34 | 6.6 | 17 | 6 | 9 | 5.6 | M5 | M5x16 |
| 30 | 12.5 | 55 | 79 | 42 | 10 | 30 | 67 | 57 | 50 | 45 | 6.6 | 20 | 10 | 12 | 6.6 | M6 | M6x20 |
STEP.2
请选择法兰样式 I / II
| 法 兰 样 式 |
I | II |
|---|---|---|
 |
 |
