ボールねじ検測方法
2024/01/20
# 技術情報

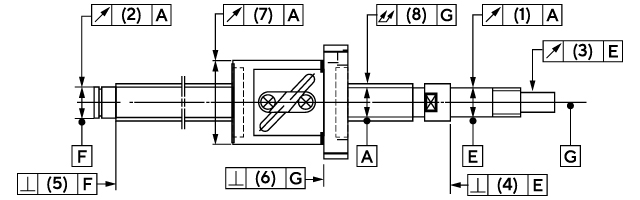

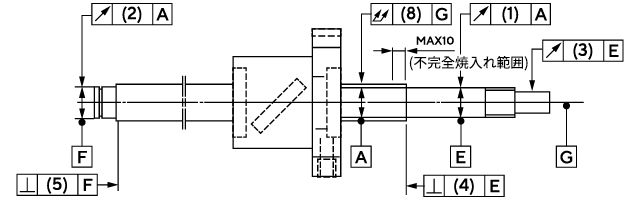

| 精密ボールねじ | 転造級ボールねじ |
 |
 |

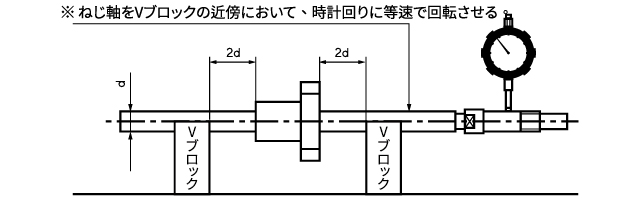

測定1
ねじ軸の支持部軸線に対するねじ溝面の半径方向円周振れ
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.ねじ軸支持部にダイヤルゲージの測定子を当て、 ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|

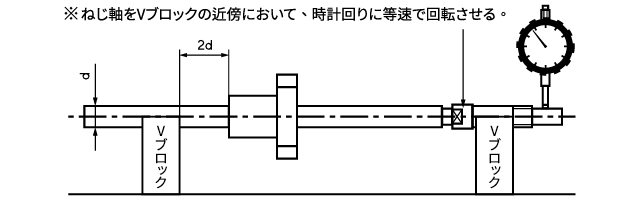

測定2
ねじ軸の支持部軸線に対するねじ溝面の半径方向円周振れ
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.部品取付部の外径にダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|

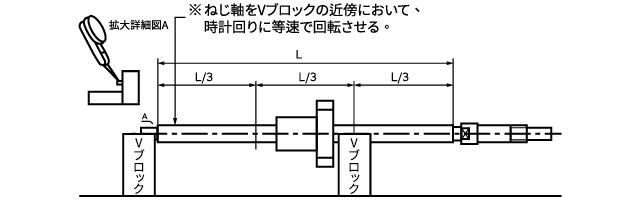

測定3
ねじ軸の支持部軸線に対する部品取付部の半径方向円周振れ
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.部品取付部の外径にダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|
測定4
ねじ軸の支持部軸線に対する支持部端面の直角度
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.ねじ軸の支持部端面にダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|
測定5
ねじ軸の支持部軸線に対する支持部端面の直角度
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.ねじ軸の支持部端面にダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|

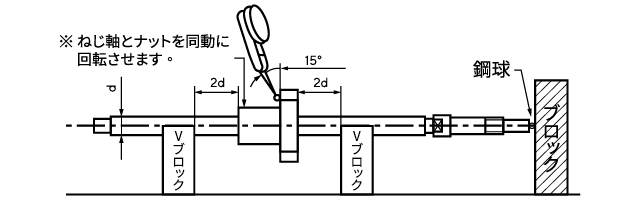

測定6
ねじ軸の軸線に対するフランジ取付面の直角度
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 軽予圧を付けの場合、治具を使いねじ軸とナットを同動に回転させます) 2.ねじ軸支持部にダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 3.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|
測定7
ねじ軸の軸線に対するナット外周面の半径方向円周振れ
| 測定方法 | 1.ナットを軸の中心点に移動する。 2.ねじ軸の支持部をVブロックで支持します。 3.ねじ軸のねじ部外径をナットの近くにダイヤルゲージの測定子を当て、ねじ軸を1回転させる。 4.ダイヤルゲージの読みの最大値を測定値とします。 |
 |
注意事項
|

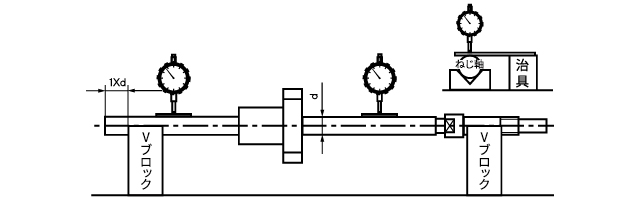

測定8
ねじ軸の軸線に対する円周方向の全振れ
| 測定方法 | 1.ねじ軸の支持部をVブロックで支持します。 2.スタンドに固定する治具をねじ軸において、治具のとねじ軸の高さを同じにします。 3.ねじ軸外径にダイヤルゲージの測定子を当て、ねじ軸を1回転させたときのダイヤルゲージの読み の最大値を測定値とします。 |
 |
注意事項
|
