| HRSGPS | 16 | 70 | 40 |
|---|---|---|---|
| | | | | | | | |
| 型号 | 导柱外径 D | 导柱长度 LA | 导柱长度 LB |
- 采用将导柱固定在接近刃口(凸模・凹模)的卸料板构造。
- 为了确保提高长时间的使用、减低磨损，导柱进行了整体淬火。
- 滚针的接触面积是钢球的数倍，可实现接近滑动导向的刚性，
并且具有利用钢球导向无法实现的刚性与精度。 - 同轴度 3mm 以内。
- LBT则适用高钢性钢球衬套(HWC001)、
钢球衬套用导套(SGBBW)或精密级无给油衬套(HWC002)。

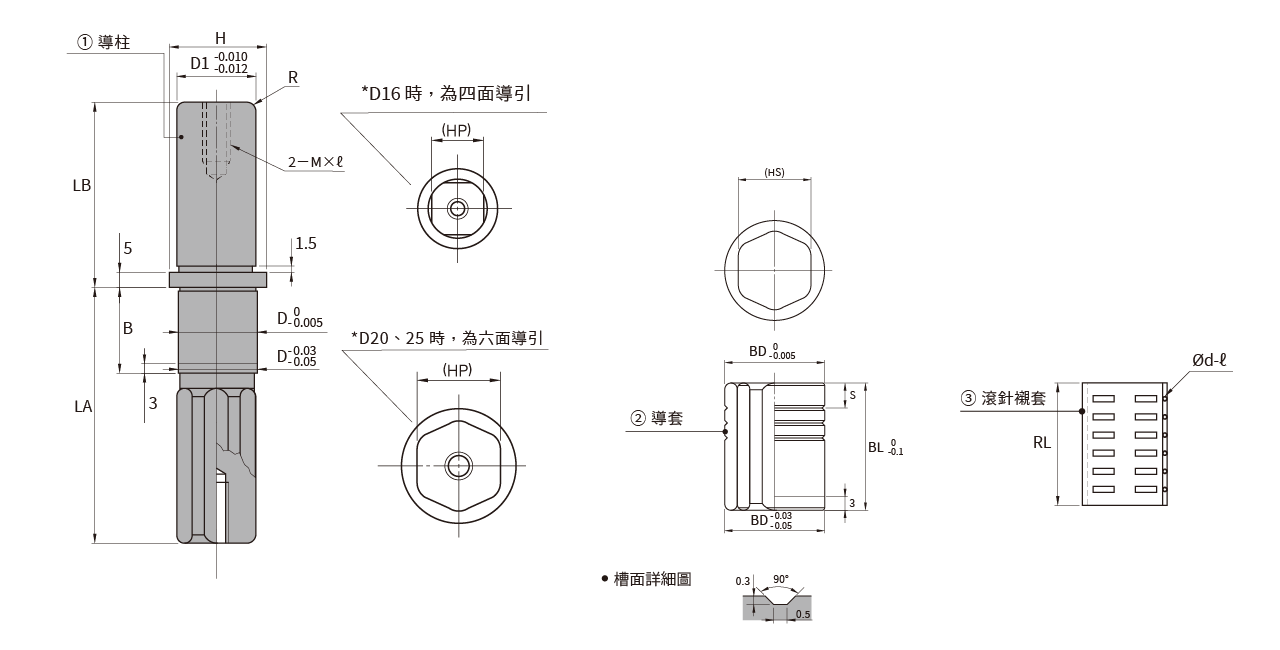

| 构成零件 | ||
|---|---|---|
| 名称 | 材质 | 硬度 |
| ① 导柱 | SKS3 | 60~62 HRC |
| ② 导套 | SKS3 | 60~62 HRC |
| ③ 滚针衬套 | 滚针: SUJ2 | - |
| 保持器: 超级工程塑料 |
||
| D | LA | LB 单位10mm |
① 导柱 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | R | M×ℓ | H | (HP) | |||||||
| 16 | 70 | 40~60 | 16.5 | 16 | 1.5 | M6×15 | 23 | 14.5 | ||||
| 80 | 40~70 | |||||||||||
| 90 | 50~80 | |||||||||||
| 20 | 80 | 50~70 | 20.5 | 20 | 2 | M8×20 | 27 | 19 | ||||
| 90 | 50~80 | |||||||||||
| 100 | 60~90 | |||||||||||
| 25 | 90 | 60~80 | 25.5 | 25 | 3 | 32 | 24 | |||||
| 100 | 60~90 | |||||||||||
| 110 | 70~90 | |||||||||||
| D | ②导套 | ③滚针衬套 | ||||||
|---|---|---|---|---|---|---|---|---|
| BD | BL | (HS) | S | 槽数 | RL | d | 𝓁 | |
| 16 | 28 | 40 | 18.5 | 7 | 3 | 30 | 2.0 | 6.8 |
| 20 | 34 | 50 | 23 | 46 | ||||
| 25 | 40 | 60 | 28 | 8 | 56 | 7.8 | ||
特点
1.高刚性・高精度
采用将导柱固定在接近刃口(凸模・凹模)的卸料板构造，杆部刚性比原构造提高数倍，可进行高精度冲裁。
2.耐久性
为了确保提高长时间的使用、减低磨损，导柱进行了整体淬火。
3.从3种导向方式中选择
| 导向方式 | 特长 |
|---|---|
| 滚针导向 | 滚针的接触面积是钢球的数倍，可实现接近滑动导向的刚性，并且具有利用钢球导向无法实现的刚性与精度。 |
| 钢球导向 | 藉由使用高刚性钢球衬套(HWC002/HWC001)，能以低成本实现接近滑动导向的的刚性，并且能应对高速运行。 |
| 滑动 | 可从种类丰富的滑动导套(SUJ2, 铜合金及无给油)中进行选择。 |
根据张力计算公式 挠性 δ=WL³/3EI
由于导柱的挠性与导柱长度的3次方成正比，因此长度越短的
卸料板固定型导柱（如图2），其刚性越高。
电动车电池製造过程中电极冲压工艺的重要性
在电动车电池的製造过程中，电极冲压工艺至关重要。电极是电池的核心部件，其性能直接影响电池的容量、能量密度和寿命。电极冲压工艺是用于製造电池电极的关键工艺之一，其主要作用是将电极材料冲压成所需的形状和尺寸。
传统的电极冲压工艺主要採用人工牵引的方式进行，生产效率低、产品精度差、并且存在安全风险，难以满足现代工业的需求，导致企业生产效益低下和成本增加。为了克服这些问题，开发了自动化的电极冲压牵引装置。
提升电极冲压工艺精度的关键
提升电极冲压工艺精度的关键在于使用高精度的导柱。导柱是电极冲压牵引装置中的重要部件，其作用是引导和支撑电极材料在冲压过程中沿着指定的轨迹运动。
汉德威模座用滚针导柱组是高精度的导柱产品，其精度可达亚微米级，远超过传统导柱的精度。使用汉德威模座用滚针导柱组可以有效提高电极冲压工艺的精度，进一步提高电池的性能。
汉德威模座用滚针导柱组的优点
汉德威生产的模座用滚针导柱组，为解决上述问题提供了一个高效、精确的解决方案。该导柱组採用先进的高精度滚动技术，专为亚微米级别的工艺需求而设计，特别适用于电极冲压工艺中需要极高精度和稳定性的应用场景。
- 超高精度： 滚针导柱组的设计和製造保证了0.03um的冲压精度，显着提升了电极製造的精度和一致性。
- 顺畅运动： 通过超精细加工技术，导柱表面透过超精细加工，外观光滑无摩擦，确保电极冲压过程中的稳定运动和高效率。
- 减少震动： 导柱多边形结构设计有效减少了冲压过程中可能产生的震动，进一步提高了产品的加工质量和生产效率。
汉德威模座用滚针导柱组大幅应用于电极冲压牵引装置中，可有效提高电极冲压工艺的精度和效率。
汉德威模座用滚针导柱组不仅解决了传统电极冲压工艺中存在的精度和效率问题，还大幅提升了电池生产的安全性和可持续性。选择汉德威的专业导柱解决方案，是您提升生产效率和产品品质的最佳选择。
如需了解更多关于汉德威模座用滚针导柱组的详细资讯及适用于不同应用场景的型号建议，请随时联繫我们的专业团队。我们将竭诚为您提供最优质的技术支持和解决方案。
