产品简述

导引部加长型˙安装孔钻孔型˙3种法兰型状选择˙3种材质选择

下载

2D 3D

询价

产品规格
为何选择汉德威

订购范例

HFB013-A-12-I

*附六角螺栓。

HFB013	材质和表面处理	12	I / II / III
\|	\|	\|	\|
型号	A：S45C 中碳钢˙染黑	D 内径尺寸	法兰样式
	B：S45C 中碳钢˙镀无电解镍
	C：SUS304 不锈钢

内径公差
D	12~16	20~30	35~50
H7	+0.018 0	+0.021 0	+0.025 0

附属品
D	12~16	20~25	30~35	40	50
螺栓	M5x12	M5x16	M6x20	M8x26	M10x32

STEP.1

请先选择材质和表面处理方式，再选择内径尺寸和确认所选规格参数

型号	材质	表面处理
HFB013-A	S45C 中碳钢	染黑
HFB013-B	S45C 中碳钢	镀无电解镍
HFB013-C	SUS304 不锈钢	-

D	支撑部厚度(N)	D1	D2	L1	T	B1	P	K	W	F	d	S	S1	X	Y	d1	d2	M
12	10	32	52	33	6	20	42	40	34	25	4.5	1.5	1.5	11	4	9	5.6	M5
16	9.5	35	56	45	6	24	46	44	37	27	5.5	1.5	1.5	12	5	9	5.6	M5
20	10	40	64	48	8	24	52	50	42	30	6.6	1.5	2	14	6	9	5.6	M5
25	10	45	69	57	8	30	57	54	47	34	6.6	1.5	2	17	6	9	5.6	M5
30	12.5	55	79	60	10	30	67	60	57	45	6.6	1.5	2	20	10	12	6.6	M6
35	12.5	60	94	72	10	30	77	71	66	50	9	1.5	2	23	12	12	6.6	M6
40	15	70	104	82.5	12	36	87	81	76	55	9	1.5	2	26	13	14	9	M8
50	17.5	85	119	97.5	12	44	102	94	91	60	9	1.5	2	32	16	18	11	M10

STEP.2

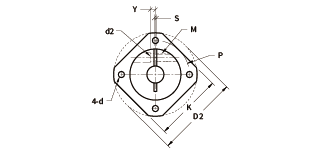

请选择法兰样式 I / II / III

法兰样式	I	II	III

HEADWAY 汉德威以卓越的品质、坚定的承诺和建立伙伴关系的精神，为您呈现。作为自动化与模具零组件制造商，我们深谙自动化与模具技术，并不断创新和改进，确保产品在性能和可靠性方面表现出色。

在HEADWAY 汉德威的官方网站上，不仅可以浏览产品型录，每款产品都代表着我们对品质的承诺和对客户需求的回应。我们严格控制制造过程，使用高品质材料并进行精密加工，确保每个产品都能完美符合您的期望。

(1).一贯化生产。

(2).无最小起定量，一个也能制作。

(3).100%检验-从生产到检验设备都由汉德威来完成。

(4).接受来图询问客制加工品。

(5).产品问题及后续售后服务，专人为您服务。
