订购范例

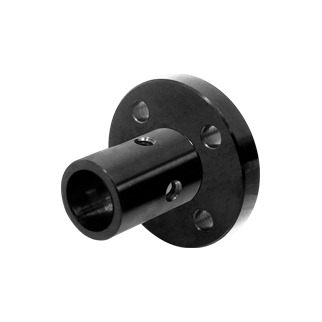

HFB004-A-12-I

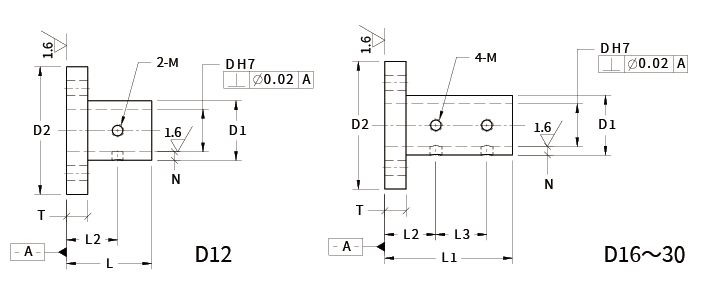

*此产品 D 尺寸 12 和 D16~30 的 2D 图示不同，请确认下订尺寸规格。
| HFB004 | 材质和表面处理 | 3 | I / II / III |
|---|---|---|---|
| | | | | | | | |
| 型号 | A：SS400 低碳钢˙染黑 | D 内径尺寸 | 法兰样式 |
| B：SS400 低碳钢˙镀无电解镍 | |||
| C：SUS304 不锈钢 |
| 内径公差 | ||||||
|---|---|---|---|---|---|---|
| D | 12~18 | 20~30 | ||||
| H7 | +0.018 0 |
+0.021 0 |
||||
STEP.1
请先选择材质和表面处理方式，再选择内径尺寸和确认所选规格参数
| 型号 | 材质 | 表面处理 |
|---|---|---|
| HFB004-A | SS400 低碳钢 | 染黑 |
| HFB004-B | 镀无电解镍 | |
| HFB004-C | SUS304 不锈钢 | - |
| D | 支撑部厚度(N) | D1 | D2 | L | L1 | L2 | L3 | T | M | P | K | W | P1 | F | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 2 | 16 | 36 | 30 | - | 15 | - | 6 | M4 | 26 | 28 | 20 | 26 | - | 4.5 |
| 16 | 3 | 22 | 42 | - | 48 | 16 | 16 | 6 | M4 | 32 | 33 | 26 | 28 | 16 | 4.5 |
| 20 | 4 | 28 | 50 | - | 48 | 16 | 16 | 8 | M5 | 39 | 39 | 32 | 31 | 22 | 5.5 |
| 25 | 4 | 33 | 55 | - | 57 | 19 | 19 | 8 | M5 | 44 | 44 | 37 | 36 | 24 | 5.5 |
| 30 | 4 | 38 | 66 | - | 57 | 19 | 19 | 10 | M6 | 52 | 52 | 42 | 41 | 27 | 6.6 |
STEP.2
请选择法兰样式 I / II / III
| 法 兰 样 式 |
I | II | III | |
|---|---|---|---|---|
 |
 |
 |
 |
|

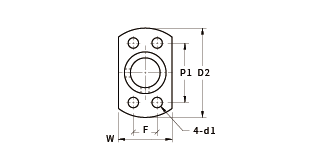

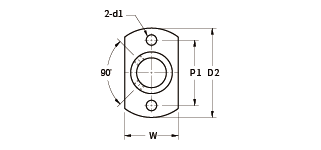

| D=12 | D=16~30 | |||
