FA 装置用高剛性ニードルガイドセットの構造と応用

製品特性

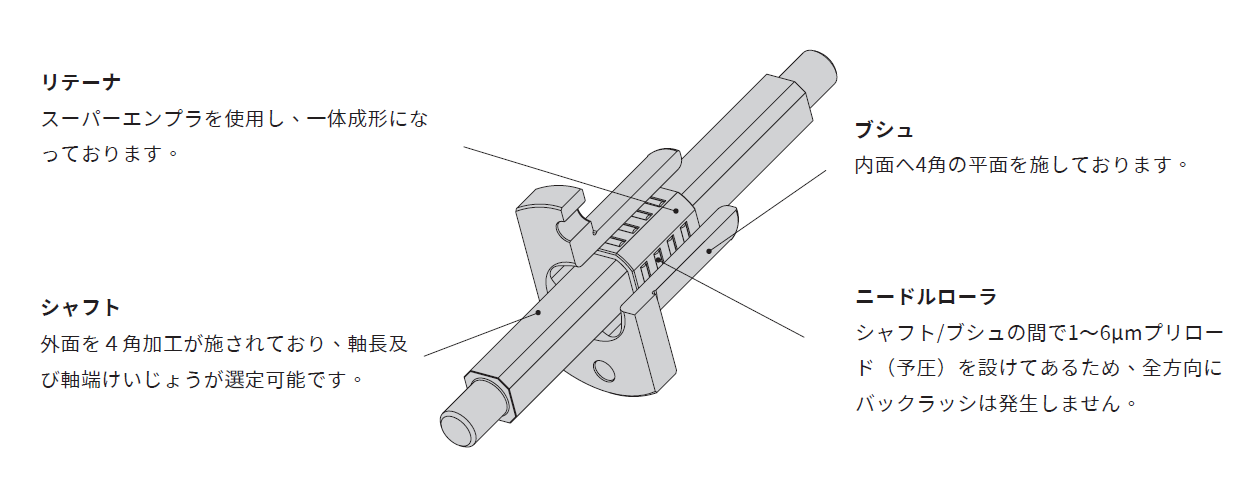

高精度のニードルローラを四角面のシャフトに対して 4 方向に配列し、シャフトとブシュとの間でニードルローラへ 1～6μm の予圧が作用する構造です。
半導体、液晶関連の実装装置及び検査装置、昇降/スライドステージ、ロボット、プレス機、搬送装置など幅広い分野で、 高剛性、真直性、高速性に対応したガイドとなっております。四角断面のため、不回転でトルクを負荷でき、ヨーイング及 びピッチングの発生を抑え、滑らかな転がりと安定した精度を維持できます。
