- ミニュチュアボールガイドセット
- ミニアチュアストロークロータリブッシング-KS / KSO / KST / KC / KCO / KCT
製品リスト
製品説明
シャフト軸径φ3~φ12・材質SUJ2/SUS440C・シャフトブシュストレートタイプ-スタンダードタイプ・スチールボール直径1.0㎜・シャフトタイプ3種類(ストレート/片端めねじ/両端めねじ)
ダウンロード
問い合わせ
- 製品規格
- 製品特長
- HEADWAYが選ばれる理由は
注文例
KS-3-40-10-10-G5-W(追加工加工仕様)
*G5(鋼球等級)固定， W(予圧)選定可能(詳細内容はカタログダウンロード)
| KS | 3 | 40 | 10 | 10 | G5 | W |
|---|---|---|---|---|---|---|
| | | | | | | | | | | | | | |
| ブシュストレートタイプ˙シャフトストレートタイプ˙SUJ2 | シャフト径 Ｄ | シャフト長さ Ｌ | ブシュ長さ Ｌ1 | ボールリテーナ一長さ Ｌ2 | 鋼球等級変更 | 隙間あり |
特長
- 低摩擦の転がり運動が可能。
- 高精度な転がり運動が可能。
- ミニチュアボールガイドセットの基本仕様。
| 型番 | 材質 | ||||
|---|---|---|---|---|---|
| ブシュ | シャフト | シャフト+ブシュ+鋼球 | ボールリテーナー (保持器) |
||
| ストレートタイプ | 片端めねじバイブタイプ | 両端めねじタイプ | |||
| ストレートタイプ | KS | KSO | KST | SUJ2 | 銅合金 |
| KC | KCO | KCT | SUS440C | 銅合金 | |
STEP.1
まず、シャフトのタイプ及び材質を選定します。
STEP.2

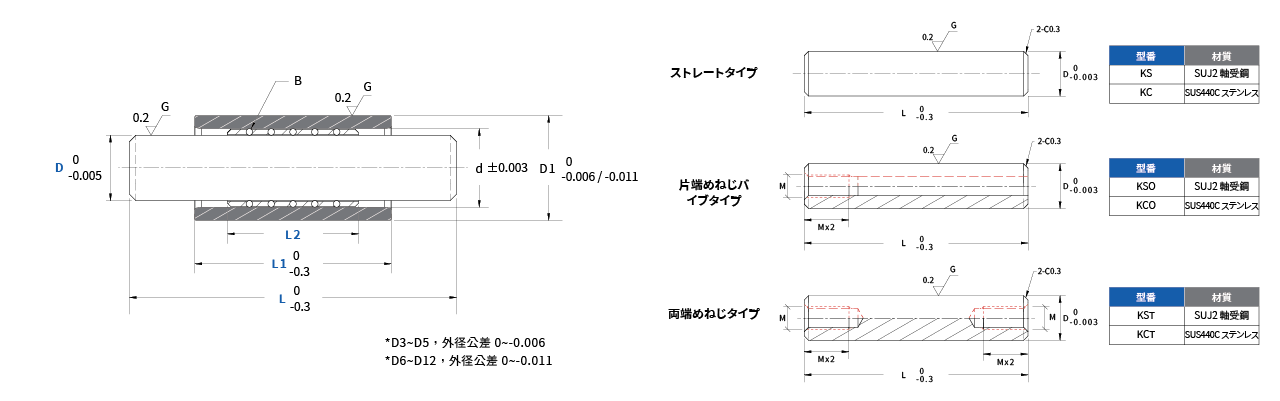

シャフトの軸径(D)、長さ(L)、ブシュ長さ(L1)及びボールリテーナー長さ(L2)を選定します、選定完了の規格とパラメータを確認ください。
| D | L (KS/KC)(KSO/KCO) 指定 1mm 単位 |
L (KST/KCT) 指定 10mm 単位 |
L1 | L2 | D1 | d | M | B |
|---|---|---|---|---|---|---|---|---|
| 3 | 40~70 | - | 10/20/30 | 10/15/20 | 7 | 5 | - | 1.0 |
| 4 | 40~70 | - | 10/20/30 | 10/15/20 | 8 | 6 | - | |
| 5 | 40~90 | 40~90 | 10/20/30 | 10/15/20 | 10 | 7 | M3 | |
| 6 | 40~90 | 40~90 | 15/20/30 | 15/20/30 | 11 | 8 | M3 | |
| 8 | 40~150 | 40~100 | 15/20/30 | 15/15/20 | 12 | 10 | M4 | |
| 10 | 40~150 | 40~100 | 20/30/40 | 20/30/40 | 16 | 12 | M5 | |
| 12 | 40~150 | 40~100 | 20/30/40 | 20/30/40 | 18 | 14 | M6 |
STEP.3
追加工加工仕様をお選ください。
| 追加工詳細 | ||||
|---|---|---|---|---|
| 予圧 | ||||
| Code | W | Y | B | R |
| 追加工 內容 |
-1 -2 |
0 +1 |
+1 +2 |
+2 +3 |
| 說明 | 隙間あり | 軽予圧 | 中予圧 | 重予圧 |
ストローク及び移動距離
接触長さはブシュ、ボールリテーナ及びシャフトが回転運動で互いに相対位置によって決まります。
ブシュのタイプは2種類を分かれています。
| 1. 開放型ブシュ STROKE シリーズ及び M INI STROKE シリーズ ボールリテーナ長さL2≧ブッシュ長さL1 最大ストロークー：S=2*(L2-L1) |
 |
| 2. 閉鎖式(一体型)ブッシュ CLOSED シリーズ ブシュ長さL1 ＞ ボールリテーナ長さ L2 ブシュの両端をスナップリングで止めてあるのでボールリ テーナは抜けず、一体型タイプです。 最大ストローク：S=2*(L1-L2) |
 |
鋼球精度
| 等級 | 呼びの 適用範囲 |
直径不同(VDWS) | 真球度(SPH) | 表面粗さ (RA) |
ロットの直径 の相互差 (VDWL) |
ゲージ間隔 | ゲージ |
|---|---|---|---|---|---|---|---|
| 3 | 0.3mm~12mm | 0.08 | 0.08 | 0.010 | 0.13 | 0.5 | -5,...,-0.5,0,+0.5,...,+5 |
| 5 | 0.3mm~12mm | 0.13 | 0.13 | 0.014 | 0.25 | 1 | -5,...,-1, 0,+1,...,+5 |
| 10 | 0.3mm~25mm | 0.25 | 0.25 | 0.020 | 0.5 | 1 | -9,...,-1, 0,+1,...,+9 |
| 16 | 0.3mm~25mm | 0.4 | 0.4 | 0.025 | 0.8 | 2 | -10,...,-2, 0,+2,...,+10 |
| 20 | 0.3mm~38mm | 0.5 | 0.5 | 0.032 | 1 | 2 | -10,...,-2, 0,+2,...,+10 |
| 24 | 0.3mm~38mm | 0.6 | 0.6 | 0.040 | 1.2 | 2 | -12,...,-2, 0,+2,...,+12 |
| 28 | 0.3mm~38mm | 0.7 | 0.7 | 0.050 | 1.4 | 2 | -12,...,-2, 0,+2,...,+12 |
| 40 | 0.3mm~50mm | 1 | 1 | 0.060 | 2 | 4 | -16,...,-4, 0,+4,...,+16 |
| 60 | 0.3mm~65mm | 1.5 | 1.5 | 0.080 | 3 | 5 | -25,...,-5, 0,+5,...,+25 |
| 100 | 0.3mm~65mm | 2.5 | 2.5 | 0.100 | 5 | 10 | -40,...,-10,0,+10,...,+40 |
| 200 | 0.3mm~65mm | 5 | 5 | 0.150 | 10 | 15 | -60,...,-15,0,+15,...,+60 |
HEADWAY 実測と分析
実測分析-運転性能
表2-4-1は、光学測定機内のミニチュアボールガイドセットに、正常な使用状態で重大な設備の損傷を生じる及び人的過誤を排除し、耐用年数は約2～3年間を持ち、年間、24時間年中無休の状態で回転数は約3千万～5千万回を達成します。
HEADWAYミニチュアボールガイドセットの運転性能は他社より3倍以上を超えます。

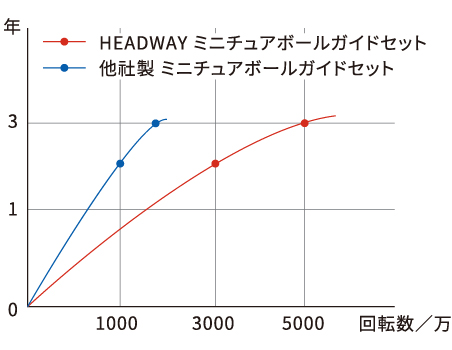

HEADWAYミニチュアボールガイドセットのメリットは、高精度、摩耗率が小さく及び使用の寿命が大幅に延長が出来ます(図2-4-2参照)。
| 時間/年 | 24hr/総回転時間 | 回転数 | |
|---|---|---|---|
| HEADWAY ミニュチュアボールガイド | 他社製ミニュチュアボールガイド | ||
| 2 | 17520 | 3000万回 | 1000万回 |
| 3 | 26280 | 5000万回 | 1800万回 |
| ... | ... | ... | ... |
| 提示技術： HEADWAY ミニチュアボールガイドセットは潤滑油を塗布せず状態で回転運動をすることが出来ます。食品機械工業、光学測定機及び真空環境の状態でSUS440Cステンレスを推奨します。 |
製造ラインの自動化及び金型産業の技術革新で、我々は金型部品とメカニカル部品を中心に生産するメーカーとして、最高品質の製品を安定供給し、相互にメリットのある長期的な関係の構築に努めます。
当社ホームページより取扱製品を拝見していただき、あらゆる工程において品質管理を徹底し、最高品質の材料を使い精密加工を行います。お客様のご要望及び最高品質の製品の提供に努めています。
(1).一貫生産体制。
(2).最小ロット数はなし、数1個でも製作可能。
(3).全工程での100%全数の品検はHEADWAY社内で行う。
(4).図面に関する特注品のお問い合わせが対応可能。
(5).製品に関する疑問点及びアフターサービスがございましたら、お気軽にご連絡ください。
