高精度点胶机运动机构怎么选？半导体与精密点胶设备必看的 6 个传动选型关键

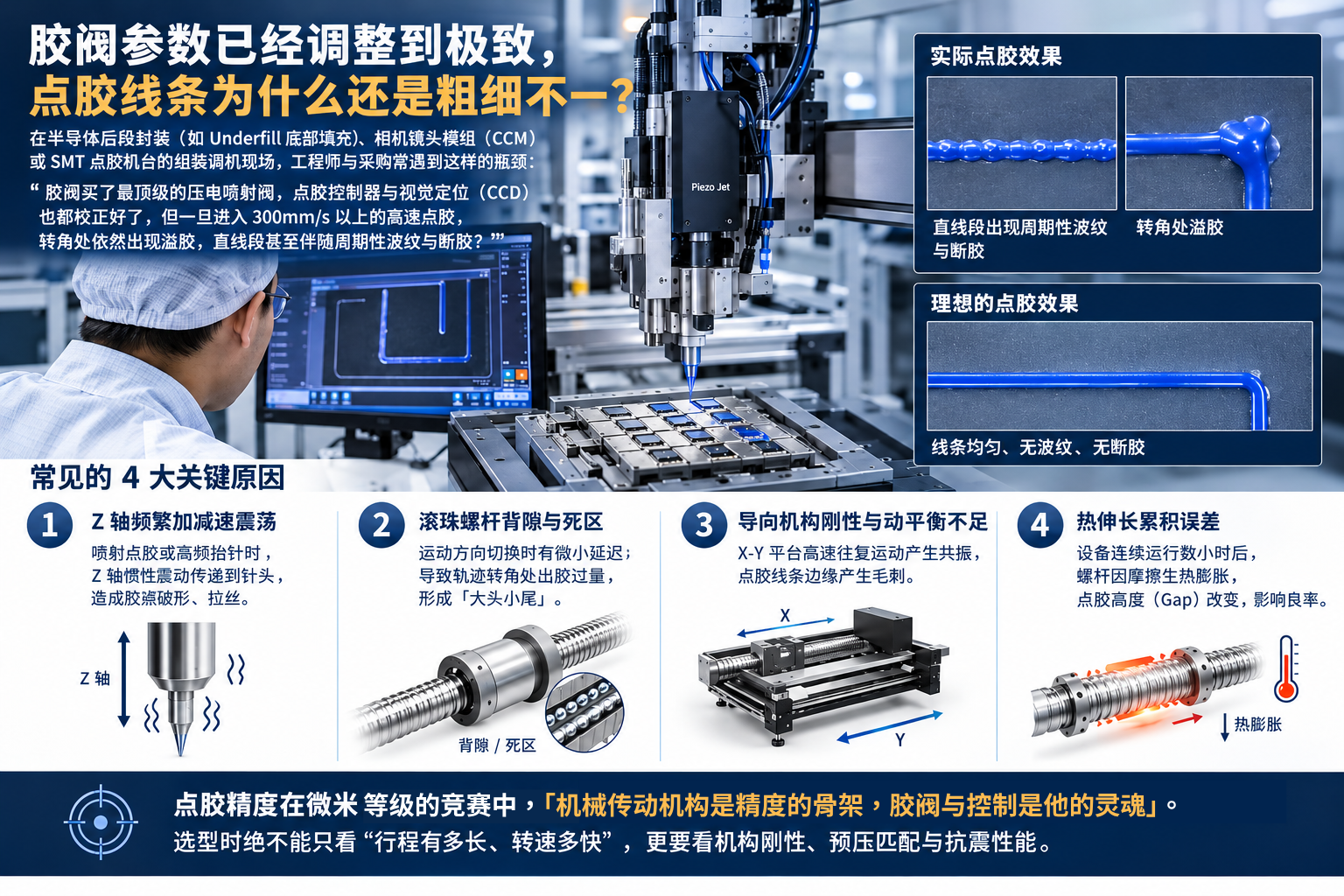

胶阀参数已经调整到极致，点胶线条为什么还是粗细不一？

在半导体后段封装（如 Underfill 底部填充）、相机镜头模块（CCM）或 SMT 点胶机台的组装调机现场，工程师与采购常遇到这样的瓶颈：

「胶阀买了最顶级的压电喷射阀，点胶控制器与视觉定位（CCD）也都校正好了，但一旦进入 300mm/s 以上的高速点胶，转角处依然出现溢胶，直线段甚至伴随周期性波纹与断胶？」

许多设备开发团队往往将问题归咎于「胶水黏度不稳」或「视觉补偿不够快」，却忽略了机械运动传动轴的「微振动（Micro-vibration）」与「轴向刚性不足」：

Z 轴频繁加减速震荡：喷射点胶或高频抬针时，Z 轴惯性震动传递到针头，造成胶点破形、拉丝。

1. 滚珠螺杆背隙（Backlash）与死区：运动方向切换时有微小延迟，导致轨迹转角处出胶过量形成「大头小尾」。
2. 导向机构刚性与动平衡不足：X-Y 平台高速往复运动产生共振，点胶线条边缘产生毛刺。
3. 热伸长累积误差：设备连续运转数小时后，螺杆因摩擦生热膨胀，点胶高度（Gap）改变，影响良率。

点胶精度在微米（μm）等级的竞赛中，「机械传动机构是精度的骨架，胶阀与控制只是灵魂」。选型时绝不能只看「行程有多长、转速多快」，更要看机构刚性、预压匹配与抗震性能。

高精度点胶机运动机构选型，先掌握这 6 个关键

选型条件	设计与采购前要确认的关键问题
导程与加减速匹配	高速飞胶（大导程）还是微量点胶（小导程）？加减速时的惯量比是否匹配？
螺杆精度与预压等级	C3 / C5 研磨级如何选择？轻预压还是中预压能兼顾寿命与发热？
Z 轴刚性与惯性平衡	抬针频率高达数十 Hz 时，如何避免悬臂梁结构产生末端微抖动？
导向与支撑对称性	支撑座组装同轴度是否达标？轴承刚性是否足以吸收频繁反向换向冲击？
润滑与无尘室防护	胶水对油雾敏感（如光学组件），润滑脂等级与防尘密封如何配置？
热位移抑制设计	连续 24 小时运转时，长行程轴如何抑制热伸长对定位精度的影响？

一、 导程与分辨率：高速喷射 vs. 微量线胶的抉择
点胶机依照点胶工艺不同，对螺杆导程的要求截然不同：
● 高速表面喷射（Jetting）：单点打点频率极高，X-Y 轴需要高速巡航与急停急起。此时建议选用较大导程（如 10mm 或 20mm），降低马达高转速运转的震动，维持运行平顺度。
● 高精度连续轨迹涂胶（如晶圆边缘密封、窄边框封胶）：要求极高分辨率与稳定的低速等速性。应选择小导程（如 1mm、2mm 或 5mm）螺杆，提高电机等效减速比与脉冲分辨率，避免转弯处轨迹抖动。


二、 C3 vs. C5 级螺杆：不是精度等级越高就一定越好
采购与机构设计常直觉「点胶机一律开 C3 研磨螺杆规格」，但实务上必须权衡预压、温升与成本：
● 转角微步进定位（C3 级 + 轻/中预压）：在半导体封装微米级点胶中，为消除轴向游隙（Zero Backlash），螺杆必须施加适当预压。若选用过高预压，虽能提升刚性，但高速连续运动时摩擦热剧增，产生的热膨胀反而抵消了原始精度。
● 高性价比方案（精密滚轧/转造 C5 级）：针对一般的 3C 组装、手机保护壳边框点胶，选择具备双螺母消隙或预压过盈配合的精密 C5 级螺杆搭配闭回路光学尺补偿，既能达成良率要求，又能显著降低采购成本。

三、 Z 轴「微震抑制」：克服高频抬针与拉丝的秘密
点胶机中最致命、也最容易被忽视的是 Z 轴的刚性不足：
● 胶阀本体加上传感器、加热套模块，重量往往达 1～3 kg，属于典型的悬臂负载。
● 当进行矩阵式打点（Point-to-Point），Z 轴每秒需往复升降数次至数十次。一般滑块若间隙稍大，在启动与急停瞬间会产生微米级的残余震动（Residual Vibration），导致胶滴未完全断开就移动，造成「拖尾拉丝」。
● 解决方案：Z 轴应采用高刚性双导轨对称配置，或选用汉德威滚针导柱/预压型微型直线导套，提供极佳的径向支撑刚性，吸收瞬间反向冲击力，使针头停止后在数毫秒内稳定。


四、 支撑座与固定端同轴度：消除周期性波浪纹
设备在走直线涂胶时，胶条若出现如「波浪般」忽粗忽细的现象，通常不是气压不稳，而是螺杆旋转偏摆（Runout）：
● 螺杆固定端支撑座（Fixed Side）与支撑端（Supported Side）如果组装同心度不良，转动时会迫使螺杆产生径向周期性跳动。̌
● 建议搭配具备高同轴度加工的一体式精密固定座*¹，并采用角接触球轴承预压配置，吸收轴向双向推力，确保螺杆运转时的跳动量（Runout）控制在以内。

 五、 光学防污染与无尘室等级：润滑脂的隐形考验
在半导体无尘室（Cleanroom）或镜头模块（CCM）点胶中，微小挥发物都可能导致镜片雾化或晶圆表面污染：
● 低发尘、低挥发润滑：运动零件必须填充无尘室专用氟素润滑脂（PFPE）或高等级低发尘润滑剂，避免在高速摩擦下产生微小油雾。
● 表面耐腐蚀处理：如果点胶制程涉及厌氧胶、UV 固化胶或微酸性助焊剂等化学溶剂挥发，导轨与金属连接件建议施以无电解镀镍或选用不锈钢材质，避免表面生锈咬死。

一张表看懂各类点胶设备运动零件选型搭配

点胶设备类型	典型制程需求	推荐螺杆/导向规格	关键结构配置重点
半导体先进封装底填机（Underfill）	高重复精度（±3μm）、无尘室 Class 100	C3 级研磨螺杆（小导程 2~4mm）+ 预压刚性支撑	无电解镍处理、低挥发润滑脂、双螺母消隙
CCM 镜头模块 / VCM 点胶机	微量点胶、Z 轴急停无抖动、微型化机构	微型滚珠螺杆（ϕ4~ϕ8）+ 滚针导柱导套	降低悬臂惯量、高刚性抗扭矩、消除反向死区
SMT 高速电路板表面喷胶机	大行程、高速巡航（＞500mm/s）、高产能	高导程螺杆（导程 10~20mm）或皮带+辅助导柱	轻量化滑台、吸震合金支撑座、降噪循环滚珠
汽车电子 / 散热胶大流量点胶机	重载（大推力双组份胶阀）、抗撞击震动	中大径螺杆（ϕ15~ϕ20）+ 中预压滑轨	高动额定负载、强化防尘刮刷片、高刚性固定座

机构设计与设备采购询价时，建议一次提供这 5 项参数
1. 负载重量与重心悬臂长度（胶阀、加热模块、相机机构之总重）。
2. 有效行程与最大运行速度/加速度（例如：X/Y 行程 400mm，加速度 1.5G）。
3. 定位精度与重复精度要求（例如：重复精度需达 ）。
4. 工作环境要求（是否为无尘室、周边是否有化学胶水溶剂挥发）。
5. 固定方式与空间限制（轴端加工型式、马达直连或侧挂传动）。

常见问题（FAQ）

Q1：点胶机转角溢胶，调整软件加减速还是更换机构有效？
软件加减速曲线（S-Curve）能改善部分震动，但若传动机构本身存在背隙或轴承刚性不足，任何急停与转向都会引发延迟与机械弹性形变。唯有选用零背隙（消除游隙）的精密预压螺杆与高刚性导向机构，才能根本解决转角积胶问题。

Q2：点胶机 Z 轴需要选择带剎车的传动机构吗？
强烈建议。由于高精度点胶机多采用垂直向下喷胶，当设备突发断电时，若螺杆导程较大且无自锁功能，重达数公斤的胶阀可能因重力下坠直接撞毁工件或晶圆。应选用具备垂直防下坠设计、煞车机构或小导程自锁特性的传动配置。

Q3：汉德威能提供点胶机传动模块的轴端客制加工吗？
可以。汉德威除了提供标准化库存规格外，针对设备厂紧凑的机构空间，提供螺杆轴端精密研磨加工、特殊外径长度客制、以及与马达联轴器/轴承支撑座的整体公差匹配服务。

稳定精准的运动机构，是高良率点胶设备的基石。

汉德威深耕高精密机械零组件，提供滚珠螺杆、导柱导套、一体式精密固定座*¹与轴心系列产品，协助您打造兼具高速度、微米级精度与长寿命的自动化设备。

*¹「一体式精密固定座」具体指的是什么？
在滚珠螺杆机构中，传统做法通常是分开采购 「马达安装架（Motor Bracket）」 与 「螺杆固定端支撑座（Fixed-side Support Unit」，组装时再透过螺栓将两者接合。
但在点胶机这类高频换向、高精度要求的微米级设备中，若使用分体组合，容易因为人为组装公差或震动产生微小轴心偏角。因此，业界常采用以下两种「一体化」设计：

1. 马达座与螺杆支撑座一体化（Motor Bracket Integrated Support Unit / 马达螺杆一体座）
-结构原理：将「伺服/步进马达安装法兰」与「滚珠螺杆固定侧轴承座」整合在同一个金属本体（单一加工件）上。
-核心优势：在同一道 CNC 工序内加工完成马达安装止口（Pilot）与轴承孔，彻底消除分体件之间的接合面间隙与累积公差，使马达轴、联轴器与螺杆轴心具备极高的同轴度（Coaxiality），大幅降低旋转时的偏摆跳动（Runout ）。

2. 高刚性一体成型固定端支撑单元（Fixed-Side Support Unit）
-结构原理：采用整体刚性铸铁/钢制单元，内部原厂直接配对组装预压好的 超精密斜角滚珠轴承（Angular Contact Ball Bearings，背对背 DF/DB 配置）。
-核心优势：可承受点胶头高速往复时强大的双向轴向冲击力，且避免外壳受力微变形导致跳动。

二、 主要作用（对应点胶机的痛点）
● 消除螺杆偏摆（Runout）：避免螺杆旋转时像跳绳般产生周期性波浪震动，防止点胶胶线出现「忽粗忽细」的波纹。
● 缩减机构长度与减重：省去多余的连接法兰与螺栓，特别适合点胶机 X-Y 轴紧凑的机构空间。
● 大幅缩短组装校正工时：免去现场拿千分表反复调校马达轴与螺杆同轴度的繁琐步骤。
