滚针导柱组的组成和应用

滚针导柱组是什么？

滚针导柱组是一种关键的机械元件，专为实现高精度的直线运动而设计。它通常由导柱、外套管、滚针轴承和端部支撑等部件组成。滚针导柱组的特点在于其高精度、高刚性和低摩擦，使其成为光学设备和半导体制造等领域不可或缺的元件。

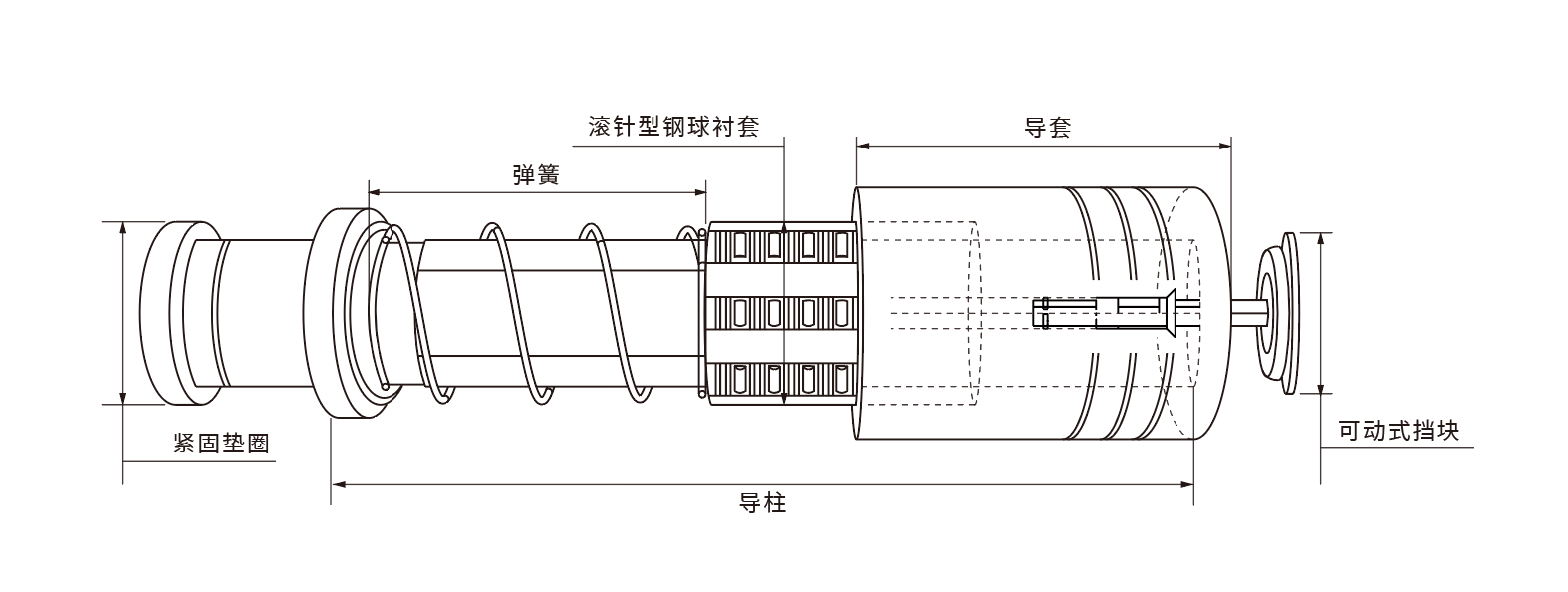

滚针型导柱组的零件用途

滚针型导柱组是一种关键的机械元件，由多个零件组成，每个零件都具有特定的功能，协同工作以实现高精度的直线运动。以下是滚针型导柱组的主要零件及其用途：

零件名称	用途
导柱	提供直线运动的引导，确保滚针轴承顺畅运动。
导套	包围导柱，减少摩擦，提供支持和定位。
弹簧	用于分散负载、调整预压力、减少震动，确保导柱组的运动稳定性。
滚针型钢球衬套	分隔和定位滚针轴承，减少摩擦并提高整个导柱组的效能。
紧固垫圈	位于可动式挡块下方，用于固定导柱的位置，以确保运动中的位置稳定性。
可动式挡块	用于调整导柱组的预压力，确保各部件保持适当的组合，降低摩擦，提高运动的精度和顺畅性。

以下是滚针导柱组的一些常见种类：

种类	描述
标准型滚针导柱组	用于一般工业应用，提供良好的精度和载荷承受能力，适合大多数应用的需求。
高精度滚针导柱组	设计用于需要更高精度的应用，如精密加工设备和半导体制造，通常具有更高的精度标准和更严格的生产工艺。
螺纹型滚针导柱组	具有螺纹结构，用于实现螺旋运动，常见于需要转动和直线运动的应用，如升降机构。
滚针型导柱组	具有高精度、高寿命和强大的刚性，通常用于较薄的金属及树脂材料的高精度冲压模具以及较厚的材料之冲压模具。

滚针导柱组的材质选择对其性能至关重要。常见的材质包括钢材、不锈钢和塑料。具体的选择取决于应用的环境条件、载荷和所需的耐磨性。

滚针型和滚珠型的优点分析

滚针型和滚珠型导柱组都有各自的优点，具体选择取决于应用需求。

滚针型导柱组滚针型导柱组具有高精度、高寿命和强大的刚性，适合需要超高精度的应用，如亚微米级精度的冲压模具。它们能够应对高载荷和严格的工作环境。
滚珠型导柱组优点在于性价比高、易于组装和可客制化。它们适合一般工业应用，并且提供了经济实惠的选择，同时保持良好的性能。

特点	滚针型导柱组	滚珠型导柱组
精度	提供更高的精度，特别适合需要亚微米级别定位的应用。	通常用于需要高精度的机械系统。
寿命	由于滚针型导柱组的接触表面积较大，通常具有较长的寿命，适合长时间运作。	寿命较长，能够承受长期高负载运作。
刚性	承受高负载时表现出强大的刚性，能够保持结构稳定性。	提供高刚性，适合需要稳定运作的应用。
性价比	通常较昂贵，但在高精度和高负载需求的情况下具有优势。	性价比方面表现出色，适合多种一般应用。
易组装	组装和安装可能需要更多精密的操作，较为复杂。	通常易于安装和组装，可节省时间和人力成本。
可定制性	较低，一般具有较固定的设计和规格。	较高，可根据特定需求进行订制和调整。

汉德威提供的模座用滚针型导柱组具备高刚性、使用寿命长、振动低、低遇压、重复使用性高等特点。另外还具备了亚微米（Submicron）级（100纳米至1微米）精度需求的超高精度线性设备，并包含不同的尺寸大小以及加工项目可供选择。如有相关需求或疑问都可以联系我们。
