订购范例
HWLB-018-d-I / II / III
| HWLB-018 | d | I / II |
|---|---|---|
| | | | | | |
| 型号 | 内径 | 法兰样式 |
STEP.1
请选择内径 d ，再确认所选规格参数
| 材质 | 硬度 | ||
|---|---|---|---|
| 外筒 | 滚珠 | 保持器 | 58HRC~ |
| SUJ2 | SUJ2 | 树脂(相当于工程塑胶 M90) | |
| *附油封 | |||

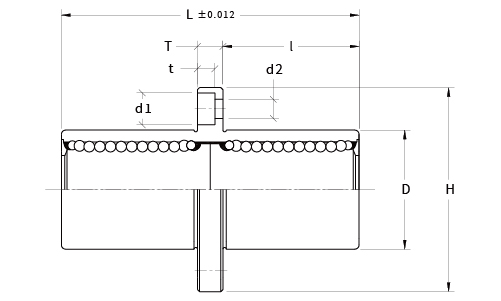

| d | TOL. | D | TOL. | L | 𝓁 | H | T | d2 | d1 | t | P.C.D | W | 偏心(最大) | 直角度 | 基本额定负荷 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C(动态)N | Co(静态)N | |||||||||||||||
| .2500 (6.350) |
0 -.0004 |
.5000 (12.700) |
0 -.0005 |
.7500 (19.050) |
.5781 (14.684) |
1.2500 (31.750) |
0.2188 (5.556) |
.1563 (3.969) |
.2500 (6.350) |
.1406 (3.572) |
.8750 (22.225) |
1.0000 (25.400) |
.0006 | .0006 | 323 | 530 |
| .3750 (9.525) |
0 -.0004 |
.6250 (15.875) |
0 -.00065 |
.8750 (22.225) |
.6719 (17.066) |
1.5000 (38.100) |
.2500 (6.350) |
.1875 (4.763) |
.2969 (7.541) |
.1719 (4.366) |
1.0625 (26.988) |
1.2500 (31.750) |
.0006 | .0006 | 353 | 630 |
| .5000 (12.700) |
0 -.0004 |
.8750 (22.225) |
0 -.00065 |
1.2500 (31.750) |
1.0625 (26.988) |
1.7500 (44.450) |
.2500 (6.350) |
.1875 (4.763) |
.2969 (7.541) |
.1719 (4.366) |
1.3125 (33.338) |
1.3750 (34.925) |
.0006 | .0006 | 813 | 1570 |
| .6250 (15.875) |
0 -.0004 |
1.1250 (28.575) |
0 -.00065 |
1.5000 (38.100) |
1.2816 (32.544) |
2.0000 (50.800) |
.2500 (6.350) |
.1875 (4.763) |
.2969 (7.541) |
.1719 (4.366) |
1.5625 (39.688) |
1.5000 (38.100) |
.0006 | .0006 | 1230 | 2350 |
| .7500 (19.050) |
0 -.0005 |
1.2500 (31.750) |
0 -.00075 |
1.6250 (41.275) |
1.3906 (35.322) |
2.1875 (55.563) |
.3125 (7.938) |
.2188 (5.556) |
3438 (8.731) |
.2031 (5.159) |
1.7188 (43.656) |
1.6875 (42.863) |
.0008 | .0008 | 1370 | 2740 |
| 1.0000 (25.400) |
0 -.0005 |
1.5625 (39.688) |
0 -.00075 |
2.2500 (57.150) |
1.9844 (50.403) |
2.5000 (63.500) |
.3125 (7.938) |
.2188 (5.556) |
3438 (8.731) |
.2031 (5.159) |
2.0313 (51.594) |
2.0000 (50.800) |
.0008 | .0008 | 1570 | 3140 |
| 1.2500 (31.750) |
0 -.0006 |
2.0000 (50.800) |
0 -.00090 |
2.6250 (66.675) |
2.3125 (58.738) |
3.1250 (79.375) |
.3750 (9.525) |
.2813 (7.144) |
.4603 (10.319) |
.2656 (6.747) |
2.5625 (65.088) |
2.5000 (63.500) |
.0010 | .0010 | 2500 | 5490 |
| 1.5000 (38.100) |
0 -.0006 |
2.3750 (60.325) |
0 -.00090 |
3.0000 (76.200) |
2.5938 (65.882) |
3.7500 (95.250) |
.5000 (12.700) |
.3437 (8.731) |
.5000 (12.700) |
.3281 (8.334) |
3.0625 (77.788) |
3.0000 (76.200) |
.0010 | .0010 | 3430 | 8040 |
| 2.0000 (50.800) |
0 -.0006 |
3.0000 (76.200) |
0 -.00100 |
4.0000 (101.600) |
3.6250 (92.075) |
4.3750 (111.125) |
.5000 (12.700) |
.3437 (8.731) |
.5000 (12.700) |
.3281 (8.334) |
3.6875 (93.662) |
3.5000 (88.900) |
.0012 | .0012 | 6080 | 15900 |
STEP.2

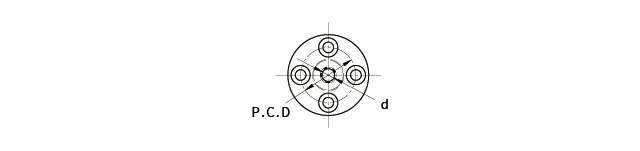

请选择法兰样式 I / II / III
| 法 兰 样 式 |
I | II |
|---|---|---|
 |
 |
