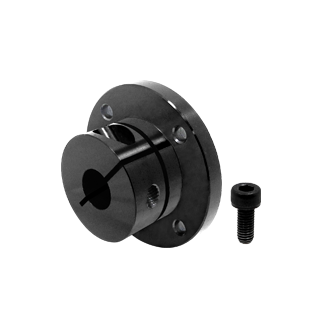

导引部标准型˙安装孔钻孔型˙3种法兰型状选择˙3种材质选择

下载

2D 3D

询价

产品规格
为何选择汉德威

订购范例

HFB012-A-8-I

*附六角螺栓。

HFB009	材质和表面处理	12	I / II / III
\|	\|	\|	\|
型号	A：S45C 中碳钢˙染黑	D 内径尺寸	法兰样式
	B：S45C 中碳钢˙镀无电解镍
	C：SUS304 不锈钢

内径公差
D	8~10	12~16	20~30	35~50
H7	+0.015 0	+0.018 0	+0.021 0	+0.025 0

附属品
D	8~8M	10	12~16	20~25	30~35	40	50
螺栓	M4x10	M5x10	M5x12	M5x16	M6x20	M8x26	M10x32

STEP.1

请先选择材质和表面处理方式，再选择内径尺寸和确认所选规格参数

型号	材质	表面处理
HFB012-A	S45C 中碳钢	染黑
HFB012-B	S45C 中碳钢	镀无电解镍
HFB012-C	SUS304 不锈钢	-

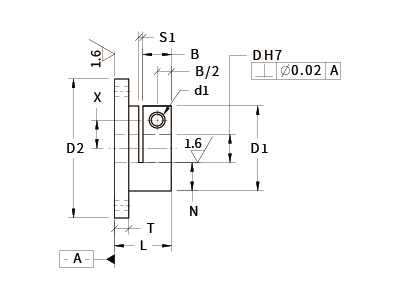

D	支撑部厚度(N)	D1	D2	L	T	B	P	K	W	F	d	S	S1	X	Y	d1	d2	M
8	8.5	25	39	18	5	10	32	30	27	20	3.5	1.5	1.5	7.5	3.5	7.5	4.6	M4
8A	8.5	25	39	18	5	10	32	30	27	20	4.5	1.5	1.5	7.5	3.5	7.5	4.6	M4
10	10	30	49	20	5	10	40	38	32	23	4.5	1.5	1.5	10	3	9	5.6	M5
12	10	32	52	22	6	10	42	40	34	25	4.5	1.5	1.5	11	4	9	5.6	M5
13	9.5	32	52	24	6	12	42	40	34	25	4.5	1.5	1.5	11	4	9	5.6	M5
15	10	35	56	27	6	12	46	44	37	27	5.5	1.5	1.5	12	5	9	5.6	M5
16	9.5	35	56	30	6	12	46	44	37	27	5.5	1.5	1.5	12	5	9	5.6	M5
20	10	40	64	32	8	12	52	50	42	30	6.6	1.5	2	14	6	9	5.6	M5
25	10	45	69	38	8	15	57	54	47	34	6.6	1.5	2	17	6	9	5.6	M5
30	12.5	55	79	40	10	15	67	60	57	45	6.6	1.5	2	20	10	12	6.6	M6
35	12.5	60	94	48	10	15	77	71	66	50	9	1.5	2	23	12	12	6.6	M6
40	15	70	104	55	12	18	87	81	76	55	9	1.5	2	26	13	14	9	M8
50	17.5	85	119	65	12	22	102	94	91	60	9	1.5	2	32	16	18	11	M10

STEP.2

请选择法兰样式 I / II / III

法兰样式	I	II	III
