产品列表
产品简述

本体长度精巧型˙轴承固定用长鼻型˙S45C/SUS304˙2种表面处理选择

下载
2D 3D
询价

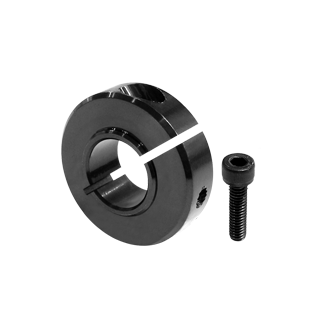

固定环 HFB059
  • 产品规格
  • 为何选择汉德威
订购范例
HFB059-A-8-D1-L1
*附螺栓。
HFB059 材质和表面处理 8 D1 L1
| | | | |
型号 A~C 内径尺寸d 外径尺寸 固定环长度


型号 材质 表面处理
HFB059-A S45C 中碳钢 染黑
HFB059-B 镀无电解镍
HFB059-C SUS304 不锈钢 -
STEP.1
请选择材质和表面处理方式、内径尺寸、外径尺寸再选择固定环长度，并确认所选规格参数
d D1 L1 L D M d1 R W X Y Z
8 11 9 8 22 M3 3.5 3 1.5 7 4 7
8 12 9 8 22 M3 3.5
 3 1.5
 7 4 7
10 13 9.5 8 25 M3 3.5
 3 1.5
 8 4 9
10 14 9.5 8 25 M3 3.5
 3 1.5
 8 4 9
10 16 9.5 8 25 M3 3.5
 3 1.5
 8 4 9
12 15 9.5 8 25 M3 3.5
 3 1.5
 9 3 9
12 16 9.5 8 25 M3 3.5
 3 1.5
 9 3 9
12 18 9.5 8 25 M3 3.5
 3 1.5
 9 3 9
15 18 9.5 8 30 M3 3.5
 3 1.5
 11 3 11
15 19 9.5 8 30 M3 3.5
 3 1.5
 11 3 11
15 21 9.5 8 30 M3 3.5
 3 1.5
 11 3 11
17 21 9.5 8 30 M3 3.5
 3 1.5
 11.5 4 12
17 23 9.5 8 30 M3 3.5 3 1.5 11.5 4 12
20 23 9.5 8 36 M3 3.5
 3 1.5
 13 5 13
20 24 9.5 8 36 M3 3.5
 3 1.5
 13 5 13
20 27 9.5 8 36 M3 3.5
 3 1.5
 13 5 13
25 28 11.5 10 42 M4 4.5 3.75 1.5
 16.5 5 16.5
25 29 11.5 10 42 M4 4.5
 3.75 1.5
 16.5 5 16.5
25 31 11.5 10 42 M4 4.5
 3.75 1.5
 16.5 5 16.5
25 32 11.5 10 42 M4 4.5
 3.75 1.5
 16.5 5 16.5
30 35 14 12 50 M5 5.5 4.5 1.5
 20 6 20
30 38 14 12 50 M5 5.5
 4.5 1.5
 20 6 20
35 41 14 12 55 M5 5.5
 4.5 2 22.5 6 21
35 43 14 12 55 M5 5.5
 4.5 2 22.5 6 21
40 45 14 12 60 M5 5.5
 4.5 2 25 6 23
40 48 14 12 60 M5 5.5
 4.5 2 25 6 23

HEADWAY 汉德威以卓越的品质、坚定的承诺和建立伙伴关系的精神，为您呈现。作为自动化与模具零组件制造商，我们深谙自动化与模具技术，并不断创新和改进，确保产品在性能和可靠性方面表现出色。

在HEADWAY 汉德威的官方网站上，不仅可以浏览产品型录，每款产品都代表着我们对品质的承诺和对客户需求的回应。我们严格控制制造过程，使用高品质材料并进行精密加工，确保每个产品都能完美符合您的期望。

(1).一贯化生产。

(2).无最小起定量，一个也能制作。

(3).100%检验-从生产到检验设备都由汉德威来完成。

(4).接受来图询问客制加工品。

(5).产品问题及后续售后服务，专人为您服务。
